DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Lorsque l'ensemble de boîte-pont manuelle est déposé, veiller à utiliser un ensemble de cylindre de débrayage avec roulement neuf et des boulons de pose neufs. La dépose de la boîte-pont permet à l'ensemble de cylindre de débrayage comprimé avec roulement de reprendre sa position initiale. La poussière émanant de la section mobile risque d'endommager le joint de l'ensemble de cylindre de débrayage avec roulement, provoquant notamment d'éventuelles fuites du liquide d'embrayage.
PROCEDURE
1. DEPOSER L'ENSEMBLE DE BOITE-PONT MANUELLE
Cliquer ici
2. DEPOSER LE TUYAU RELIANT LE CYLINDRE DE DEBRAYAGE AU FLEXIBLE
(a) Déposer les 2 boulons et le cylindre de débrayage sur le tuyau flexible de l'ensemble de boîte-pont manuelle.
(b) A l'aide d'une clé à écrou de raccord de 10 mm, détacher le tuyau reliant le cylindre de débrayage au flexible du sous-ensemble de purge de débrayage. |
|
3. DEPOSER LE SOUS-ENSEMBLE DE PURGE DE DEBRAYAGE

(a) A l'aide d'une clé à écrou de raccord de 10 mm, détacher le sous-ensemble de purge de débrayage du tuyau de purge de débrayage.
(b) Déposer les 2 boulons et le sous-ensemble de purge de débrayage de l'ensemble de boîte-pont manuelle. |
|
4. DEPOSER L'ENSEMBLE DE CYLINDRE DE DEBRAYAGE AVEC ROULEMENT
(a) Déposer le soufflet de tuyau d'embrayage de l'ensemble de boîte-pont manuelle. |
|

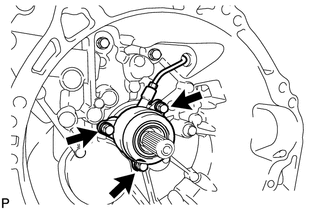

(b) Retirer les 3 boulons et l'ensemble de cylindre de débrayage avec roulement et le tuyau de purge de débrayage de l'ensemble de boîte-pont manuelle. |
|
5. DEPOSER LE TUYAU DE PURGE DE DEBRAYAGE
(a) A l'aide d'une clé à écrou de raccord de 10 mm, déposer le tuyau de purge de débrayage de l'ensemble de cylindre de débrayage avec roulement. |
|
6. DEPOSER L'ENSEMBLE DE COUVERCLE D'EMBRAYAGE

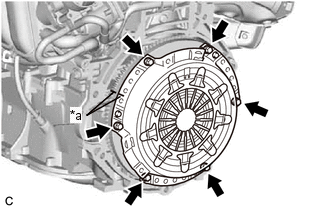

*a | Repère d'alignement |
(a) Tracer des repères d'alignement sur l'ensemble de couvercle d'embrayage et sur le sous-ensemble de volant moteur.
(b) Desserrer chaque boulon de 180° à la fois jusqu'à ce que la tension des ressorts se relâche.
(c) Déposer les 6 boulons et retirer l'ensemble de couvercle d'embrayage.
REMARQUE:
Ne pas laisser tomber l'ensemble de disque d'embrayage.
7. DEPOSER L'ENSEMBLE DE DISQUE D'EMBRAYAGE
REMARQUE:
Eviter que la garniture de l'ensemble de disque d'embrayage ainsi que le plateau de pression et la surface du sous-ensemble de volant moteur n'entrent en contact avec de l'huile ou des corps étrangers.
