PIECES CONSTITUTIVES

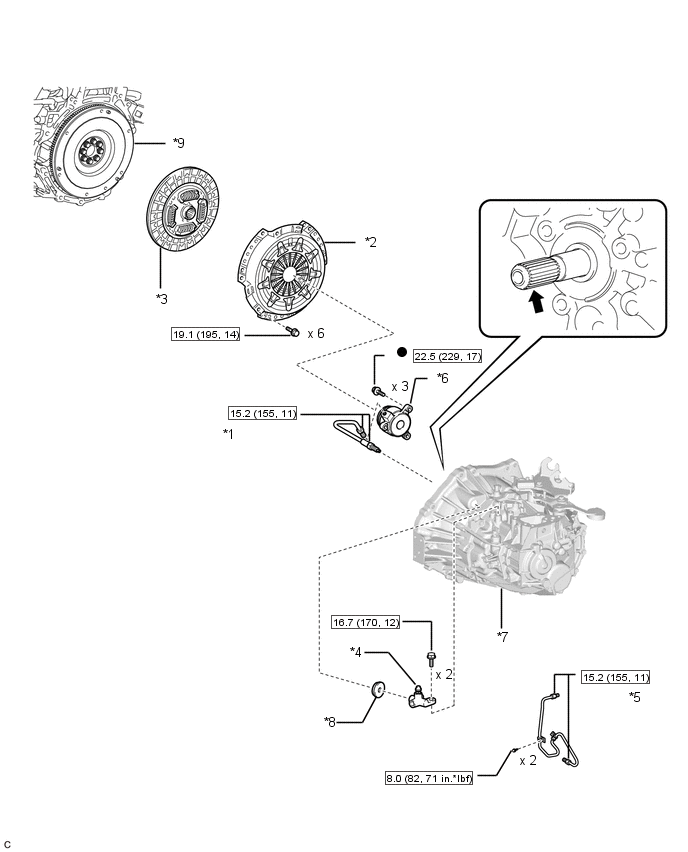

SCHEMA
![](images/books/2099/C294071C01.png)
*1 | TUYAU DE PURGE DE DEBRAYAGE |
*2 | ENSEMBLE DE COUVERCLE D'EMBRAYAGE |
*3 | ENSEMBLE DE DISQUE D'EMBRAYAGE |
*4 | SOUS-ENSEMBLE DE PURGE DE DEBRAYAGE |
*5 | TUYAU RELIANT LE CYLINDRE DE DEBRAYAGE AU FLEXIBLE |
*6 | ENSEMBLE DE CYLINDRE DE DEBRAYAGE AVEC ROULEMENT |
*7 | ENSEMBLE DE BOITE-PONT MANUELLE |
*8 | SOUFFLET DE TUYAU D'EMBRAYAGE |
*9 | SOUS-ENSEMBLE DE VOLANT MOTEUR |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
![]() |
Graisse pour cannelures d'embrayage |
- | - |
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL REMARQUE: Lorsque l'ensemble de boîte-pont manuelle est déposé, veiller à utiliser un ensemble de cylindre de débrayage avec roulement neuf ...
D'autres materiaux:
Remplacement
REMPLACEMENT MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
pour boîte-pont manuelle:
Mettre le levier de changement de vitesse en position neutre et serrer le frein de stationnement avant de purger les freins.
pour boîte-pont automatique et CVT:
Mettre le levier de changemen ...
