DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE LEVIER DE FREIN DE STATIONNEMENT
Cliquer ici
2. DEPOSER LE DISPOSITIF D'EQUILIBRAGE DE FREIN DE STATIONNEMENT
(a) Libérer les 2 griffes pour séparer l'ensemble de câble de frein de stationnement n° 1 de la butée d'extrémité de câble de frein de stationnement. |
|
(b) Libérer les 2 griffes pour déposer le dispositif d'équilibrage de frein de stationnement de la butée d'extrémité de câble de frein de stationnement. |
|
3. DEPOSER LA BUTEE D'EXTREMITE DE CABLE DE FREIN DE STATIONNEMENT
(a) Déposer la butée d'extrémité de câble de frein de stationnement de l'ensemble de câble de frein de stationnement n° 1. |
|
4. DEPOSER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 1
(a) Déposer l'écrou de réglage de câble n° 1. |
|
(b) Extraire la griffe du sous-ensemble de levier de frein de stationnement. REMARQUE: Veiller à ne pas endommager l'ensemble de câble de frein de stationnement n° 1. |
|
(c) Déposer l'ensemble de câble de frein de stationnement n° 1 du sous-ensemble de levier de frein de stationnement.
5. DEPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT AVANT (TWC: catalyseur avant et arrière)
pour 2ZR-FAE: Cliquer ici
pour 2ZR-FE: Cliquer ici
6. DEPOSER L'ISOLANT THERMIQUE DE PLANCHER AVANT N° 1
(a) Déposer les 3 écrous et l'isolant thermique de plancher avant n° 1. |
|
7. DEPOSER L'ISOLANT THERMIQUE DE PLANCHER AVANT N° 2
(a) Déposer les 2 écrous et l'isolant thermique de plancher avant n° 2. |
|
8. DEPOSER LE RENFORT INFERIEUR DE SUSPENSION ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
9. DEPOSER LA PROTECTION DE RESERVOIR A CARBURANT N° 1
pour 2ZR-FAE: Cliquer ici
pour 2ZR-FE: Cliquer ici
10. DETACHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3 (pour frein à tambour arrière)
Cliquer ici
11. DETACHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2 (pour frein à tambour arrière)
CONSEIL:
Utiliser la même procédure que pour l'ensemble de câble de frein de stationnement n° 3.
12. DEPOSER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3 (pour frein à disque arrière)
(a) Déposer les 4 boulons, libérer les 2 attaches et déposer l'ensemble de câble de frein de stationnement n° 3.

(b) Tirer l'ensemble de câble de frein de stationnement n° 3 vers l'extérieur du véhicule. |
|
(c) Déposer la protection de levier de frein de stationnement de l'ensemble de câble de frein de stationnement n° 3 |
|
(d) Détacher l'ensemble de câble de frein de stationnement n° 3 de l'ensemble de cylindre de frein à disque arrière. |
|
(e) A l'aide d'une clé coudée de 14 mm, libérer l'agrafe et détacher l'ensemble de câble de frein de stationnement n° 3. CONSEIL: Appuyer une clé coudée de 14 mm sur l'agrafe à la base de l'ensemble de câble de frein de stationnement n° 3 comme indiqué sur le schéma pour libérer l'agrafe. Débrancher l'ensemble de câble de frein de stationnement n° 3 de l'ensemble de cylindre de frein à disque arrière. |
|
13. DEPOSER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3 (pour frein à tambour arrière)
(a) Déposer les 4 boulons, libérer les 2 attaches et déposer l'ensemble de câble de frein de stationnement n° 3.

(b) Tirer l'ensemble de câble de frein de stationnement n° 3 vers l'extérieur du véhicule. |
|

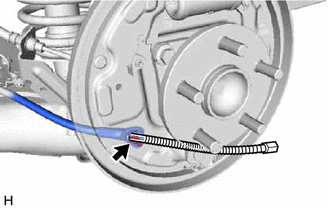

(c) Déposer le boulon et l'ensemble de câble de frein de stationnement n° 3. |
|
14. DEPOSER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2 (pour frein à disque arrière)
(a) Déposer les 4 boulons, libérer les 3 attaches et déposer l'ensemble de câble de frein de stationnement n° 2.

CONSEIL:
Si l'attache (A) a été libérée de la carrosserie, remplacer l'ensemble de câble de frein de stationnement n° 2 par un élément neuf.
(b) Tirer l'ensemble de câble de frein de stationnement n° 2 vers l'extérieur du véhicule. |
|
(c) Déposer la protection de levier de frein de stationnement de l'ensemble de câble de frein de stationnement n° 2 |
|
(d) Détacher l'ensemble de câble de frein de stationnement n° 2 de l'ensemble de cylindre de frein à disque arrière. |
|
(e) A l'aide d'une clé coudée de 14 mm, libérer l'agrafe et détacher l'ensemble de câble de frein de stationnement n° 2. CONSEIL: Appuyer une clé coudée de 14 mm sur l'agrafe à la base de l'ensemble de câble de frein de stationnement n° 2 comme indiqué sur le schéma pour libérer l'agrafe. Débrancher l'ensemble de câble de frein de stationnement n° 2 de l'ensemble de cylindre de frein à disque arrière. |
|
15. DEPOSER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2 (pour frein à tambour arrière)
(a) Déposer les 4 boulons, libérer les 3 attaches et déposer l'ensemble de câble de frein de stationnement n° 2.

CONSEIL:
Si l'attache (A) a été libérée de la carrosserie, remplacer l'ensemble de câble de frein de stationnement n° 2 par un élément neuf.
(b) Tirer l'ensemble de câble de frein de stationnement n° 2 vers l'extérieur du véhicule. |
|
(c) Déposer le boulon et l'ensemble de câble de frein de stationnement n° 2. |
|
16. DEPOSER L'ATTACHE DE CABLE DE FREIN DE STATIONNEMENT N° 3 (pour côté gauche)
(a) Libérer les 2 griffes pour déposer l'attache de câble de frein de stationnement n° 3 de l'ensemble de câble de frein de stationnement n° 3. |
|
17. DEPOSER L'ATTACHE DE CABLE DE FREIN DE STATIONNEMENT N° 3 (pour côté droit)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
