DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté gauche et pour le côté droit.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER LA ROUE ARRIERE
2. VIDANGER LE LIQUIDE DE FREIN
REMARQUE:
Si du liquide de frein fuit sur une surface peinte, la nettoyer immédiatement.
3. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE
Cliquer ici
4. DESSERRER L'ECROU DE REGLAGE DE CABLE N° 1
Cliquer ici
5. DEPOSER LA PROTECTION DE LEVIER DE FREIN DE STATIONNEMENT
| (a) Déposer la protection de levier de frein de stationnement de l'ensemble de câble de frein de stationnement n° 3 |
|
6. DETACHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3

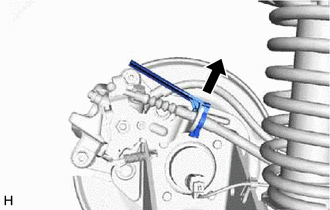

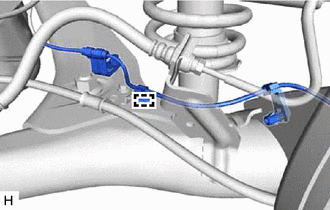

| (a) Libérer l'attache et détacher le fil du capteur de contrôle de dérapage gauche. |
|

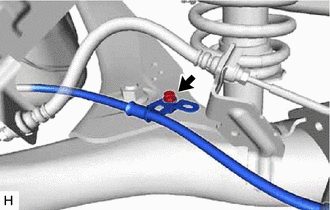

| (b) Déposer le boulon et détacher l'ensemble de câble de frein de stationnement n° 3. |
|

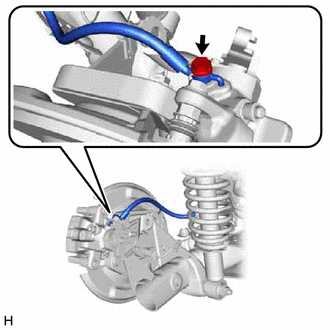

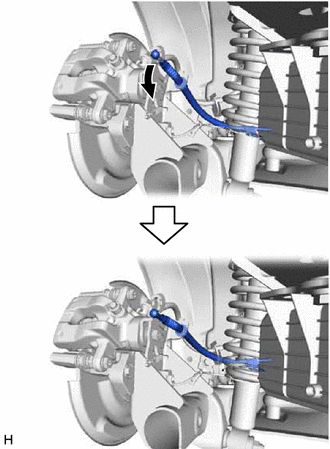

| (c) Détacher l'ensemble de câble de frein de stationnement n° 3 de l'ensemble de cylindre de frein à disque arrière. |
|

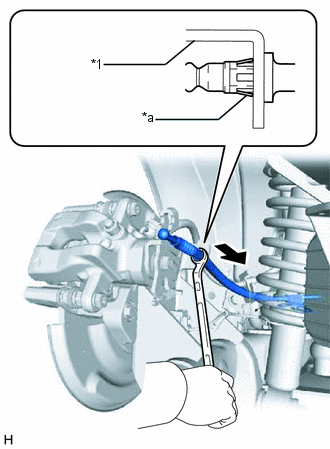

| (d) A l'aide d'une clé coudée de 14 mm, libérer l'agrafe et détacher l'ensemble de câble de frein de stationnement n° 3. CONSEIL: Appuyer une clé de 14 mm sur l'agrafe à la base de l'ensemble de câble de frein de stationnement n° 3 comme indiqué sur le schéma pour libérer l'agrafe. Débrancher l'ensemble de câble de frein de stationnement n° 3 de l'ensemble de cylindre de frein à disque arrière. |
|
7. DEBRANCHER LE FLEXIBLE ARRIERE
| (a) Déposer le boulon-raccord et le joint d'étanchéité puis débrancher le flexible arrière de l'ensemble de cylindre de frein à disque arrière. |
|
8. DEPOSER L'ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE

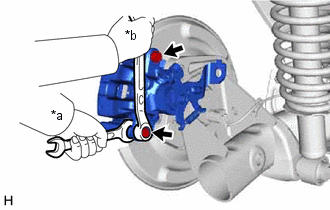

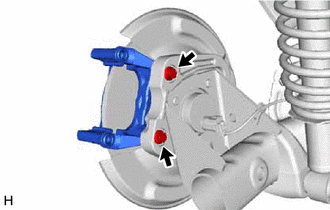

| (a) Maintenir les 2 broches coulissantes de cylindre de frein à disque arrière et déposer les 2 boulons et l'ensemble de cylindre de frein à disque arrière. |
|
9. DEPOSER LA PLAQUETTE DE FREIN A DISQUE ARRIERE

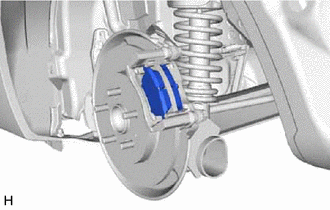

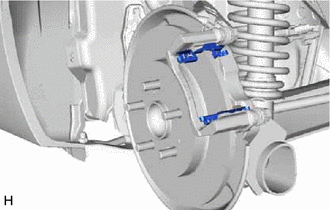

| (a) Déposer les 2 plaquettes de frein à disque arrière de la fixation de cylindre de frein à disque arrière. |
|
10. DEPOSER LA CALE ANTIGRINCEMENT DE FREIN A DISQUE ARRIERE
(a) Déposer la cale antigrincement de frein à disque arrière n° 1 et la cale antigrincement de frein à disque arrière n° 2 de chaque plaquette de frein à disque arrière.
11. DEPOSER LA PLAQUE DE SUPPORT DE PLAQUETTE DE FREIN A DISQUE ARRIERE
| (a) Déposer les 2 plaques de support de plaquette de frein à disque arrière de la fixation de cylindre de frein à disque arrière. REMARQUE: Chaque plaque de support de plaquette de frein à disque arrière a une forme différente. S'assurer de tracer un repère d'identification sur chaque plaque de support de plaquette de frein à disque arrière afin de pouvoir les reposer dans leur position d'origine. |
|
12. DEPOSER LA BROCHE COULISSANTE DE CYLINDRE DE FREIN A DISQUE ARRIERE
| (a) Déposer les 2 broches coulissantes de cylindre de frein à disque arrière de la fixation de cylindre de frein à disque arrière. |
|

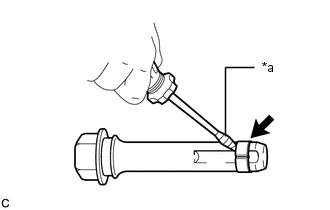

| (b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif protecteur, déposer la douille coulissante de cylindre de frein à disque arrière de chaque broche coulissante de cylindre de frein à disque arrière. REMARQUE: Ne pas endommager la broche coulissante de cylindre de frein à disque arrière. |
|
13. DEPOSER LE SOUFFLET PARE-POUSSIERE DE DOUILLE DE FREIN A DISQUE ARRIERE

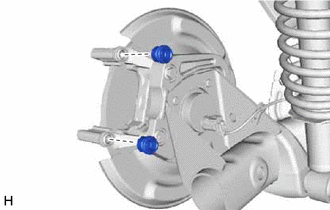

| (a) Déposer les 2 soufflets pare-poussière de douille de frein à disque arrière de la fixation de cylindre de frein à disque arrière. |
|
14. DEPOSER LA FIXATION DE CYLINDRE DE FREIN A DISQUE ARRIERE

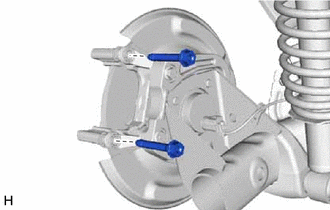

| (a) Déposer les 2 boulons et la fixation de cylindre de frein à disque arrière. |
|
15. DEPOSER LE DISQUE ARRIERE

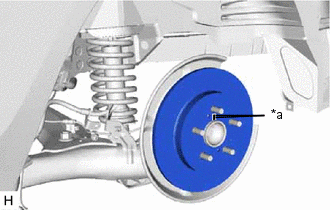

| (a) Tracer des repères d'alignement sur le disque arrière et sur l'ensemble de moyeu d'essieu et de roulement arrière. |
|
(b) Déposer le disque arrière.
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 PROTECTION DE LEVIER DE FREIN DE STATIONNEMENT *2 ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3 N*m (kgf*cm, lbf*pi): couple de se ...
Demontage
DEMONTAGE PROCEDURE 1. DEPOSER LE PISTON DE FREIN A DISQUE ARRIERE (a) A l'aide d'un SST, déposer le piston de frein à disque arrière en le tournant dans le sens inverse des aiguilles d'u ...
