DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté gauche et pour le côté droit.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER LA ROUE ARRIERE
2. VIDANGER LE LIQUIDE DE FREIN
REMARQUE:
Si du liquide de frein fuit sur une surface peinte, la nettoyer immédiatement.
3. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE
Cliquer ici
4. DESSERRER L'ECROU DE REGLAGE DE CABLE N° 1
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE TAMBOUR DE FREIN ARRIERE
(a) Déposer le sous-ensemble de tambour de frein arrière.
CONSEIL:
Procéder comme suit si le retrait du sous-ensemble de tambour de frein arrière s'avère difficile.

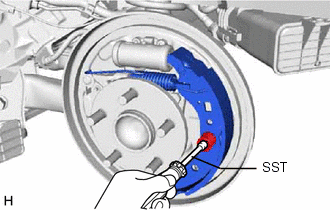

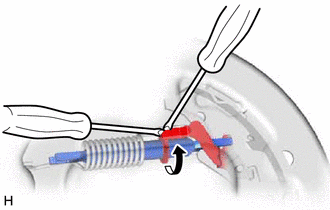

(1) Déposer le bouchon d'orifice de réglage de mâchoire et introduire un tournevis dans l'orifice que la plaque de soutien, puis maintenir le levier de réglage automatique de frein arrière à distance du dispositif de réglage.
 |
Resserrer |
(2) Avec un autre tournevis, contracter la mâchoire de frein en tournant le boulon de réglage.
6. DEPOSER LE JEU D'ENTRETOISES DE FREIN ARRIERE

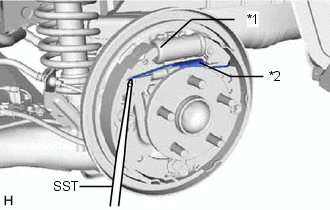

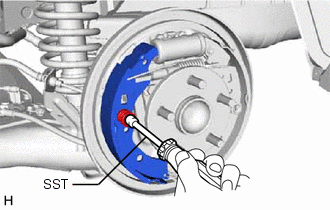

| (a) A l'aide du SST, détacher le ressort de tension de la mâchoire de frein (avant). SST: 09921-00011 REMARQUE: Ne pas endommager le soufflet de cylindre de roue. |
|

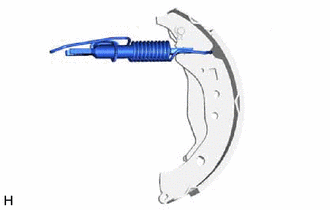

| (b) A l'aide du SST, déposer les 2 coupelles de ressort de maintien de mâchoire, le ressort de maintien de mâchoire, la goupille de ressort de maintien de mâchoire et la mâchoire de frein (avant). SST: 09718-00011 |
|

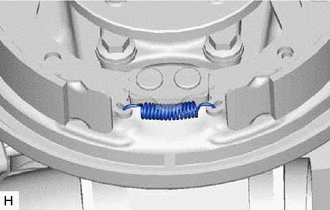

| (c) Retirer le ressort de tension de mâchoire. |
|
| (d) A l'aide du SST, déposer les 2 coupelles de ressort de maintien de mâchoire, le ressort de maintien de mâchoire, la goupille de ressort de maintien de mâchoire et la mâchoire de frein (arrière). SST: 09718-00011 |
|
| (e) Déposer le ressort de tension de la mâchoire de frein (arrière) et déposer le jeu d'entretoise de frein arrière. |
|

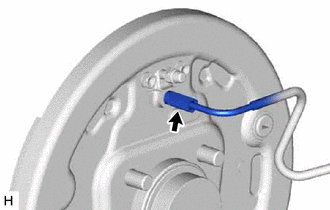

7. DETACHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3

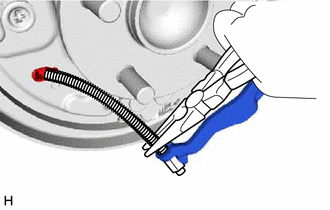

| (a) A l'aide d'une pince à bec fin, détacher l'ensemble de câble de frein de stationnement n° 3. |
|

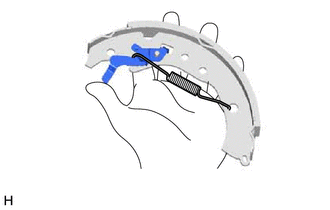

8. DEPOSER LE LEVIER DE REGLAGE AUTOMATIQUE DE FREIN ARRIERE
| (a) Déposer le ressort de tension de levier de réglage automatique de frein arrière et le levier de réglage automatique de frein arrière. |
|

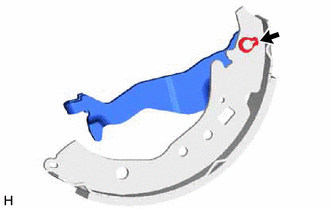

9. DEPOSER LE SOUS-ENSEMBLE DE LEVIER DE MACHOIRE DE FREIN DE STATIONNEMENT DE FREIN ARRIERE
| (a) A l'aide d'un tournevis, déposer la rondelle en C et le sous-ensemble de levier de mâchoire de frein de stationnement de frein arrière. |
|

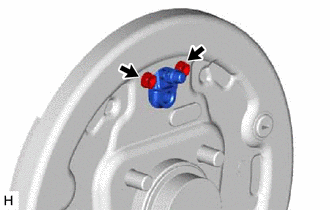

10. DEPOSER L'ENSEMBLE DE CYLINDRE DE FREIN DE ROUE ARRIERE
| (a) A l'aide d'une clé à écrou de raccord, débrancher la canalisation de frein de l'ensemble de cylindre de roue de frein arrière. |
|
| (b) Déposer les 2 boulons et l'ensemble de cylindre de frein de roue arrière de la plaque de soutien. |
|
