DESCRIPTION
Ce DTC est enregistré lorsque l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) reçoit un signal de coupure de l'alimentation électrique du capteur d'angle de braquage.
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
|---|---|---|---|
|
C1432 | Dysfonctionnement de la tension d'alimentation électrique du capteur d'angle de braquage |
Le signal de dysfonctionnement de l'alimentation électrique du capteur d'angle de braquage est reçu du capteur d'angle de braquage. |
|
SCHEMA DE CABLAGE
Se reporter aux DTC C1434.
Cliquer ici
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCEDURE
| 1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE DE SOURCE D'ALIMENTATION ELECTRIQUE) |
| (a) Déposer le volant et le cache de colonne. |
|
(b) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur.
(c) Débrancher le connecteur E50 du capteur d'angle de braquage.
(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
E50-5 (BAT) - Masse de carrosserie |
En permanence | 11 Ã 14 V |
|
E50-4 (IG) - Masse de carrosserie |
Contacteur d'allumage en position ON |
11 Ã 14 V |
| INCORRECT |  | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE) |
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE DE MASSE) |
| (a) Mettre le contacteur d'allumage en position OFF. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
REMARQUE:
Avant de mesurer la résistance du capteur d'angle de braquage, mettre le contacteur d'allumage en position OFF et laisser le véhicule à l'arrêt pendant un minimum de 1 minute sans utiliser la clé, les contacteurs, ni ouvrir ou fermer les portes.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|

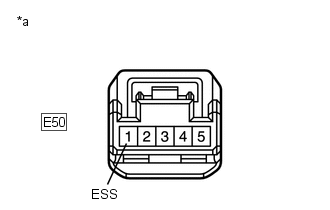

E50-1 (ESS) - Masse de carrosserie |
1 minute après avoir mis le contacteur d'allumage en position OFF |
En dessous de 1 Ω |
CONSEIL:
Si la recherche de pannes a été effectuée conformément au tableau des symptômes de problèmes, se reporter aux indications du tableau et passer au point suivant avant de remplacer les pièces.
Cliquer ici
| OK | | REMPLACER LE CAPTEUR D'ANGLE DE BRAQUAGE |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT DE MASSE) |
