DESCRIPTION
Ce DTC est enregistré lorsque l'ensemble d'ECU de clé à transpondeur ne détecte pas que l'ensemble de contacteur d'avertissement de déverrouillage est en position ON, même dans le cas où le contacteur d'allumage est en position ON.
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | Remarque |
|---|---|---|---|---|
|
B2780 | Dysfonctionnement du contacteur poussoir / du contacteur d'avertissement de déverrouillage par la clé |
L'ensemble de contacteur d'avertissement de déverrouillage n'est pas détecté comme étant en position ON lorsque le contacteur d'allumage est en position ON (logique de détection à 1 cycle(s)*). |
|
|
- *: Uniquement émis lorsque un dysfonctionnement est détecté.
|
Condition de fonctionnement du véhicule lorsqu'un dysfonctionnement est détecté |
Fonctionnement de sécurité en cas de détection d'un dysfonctionnement |
|---|---|
|
Le moteur ne démarre pas. |
- |
|
N° de DTC | Data List et Active Test |
|---|---|
|
B2780 | Key SW |

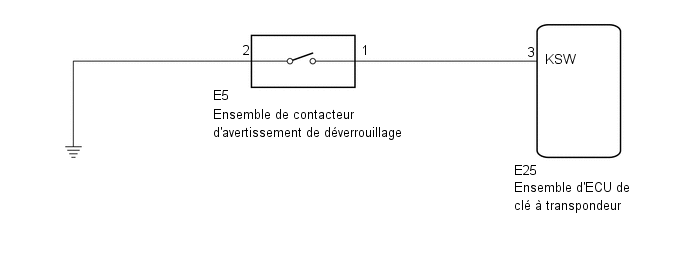

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Lorsque l'ensemble d'ECU de clé à transpondeur est remplacé, se reporter à la section Enregistrement.
Cliquer ici
- Après une réparation, s'assurer qu'aucun DTC n'est émis en effectuant la procédure "Opération de confirmation d'émission de DTC".
PROCEDURE
|
1. | SUPPRIMER LES DTC |
(a) Supprimer les DTC.
Body Electrical > Immobiliser > Clear DTCs
|
| 2. |
VERIFIER SI DES DTC SONT EMIS |
(a) Effectuer la procédure "Confirmation de l'émission d'un DTC".
(b) Vérifier les DTC.
Body Electrical > Immobiliser > Trouble CodesOK:
Le DTC B2780 n'est pas émis.
Résultat:
| Résultat |
Passer au point |
|---|---|
| Le DTC B2780 n'est pas émis |
A |
| Le DTC B2780 est émis |
B |
| A |
 | UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
| 3. |
VERIFIER L'ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE |
(a) Déposer l'ensemble de contacteur d'avertissement de déverrouillage.
Cliquer ici
(b) Vérifier l'ensemble de contacteur d'avertissement de déverrouillage.
Cliquer ici
| INCORRECT | | REMPLACER L'ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE |
|
| 4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE - ENSEMBLE D'ECU DE CLE A TRANSPONDEUR) |
(a) Débrancher le connecteur E25 de l'ensemble d'ECU de clé à transpondeur.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
E5-1 - E25-3 (KSW) | En permanence |
En dessous de 1 Ω |
|
E5-2 - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
|
E5-1 - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
E25-3 (KSW) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| OK | | REMPLACER L'ENSEMBLE D'ECU DE CLE A TRANSPONDEUR |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
