Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
*1 | ECM |
*2 | SUPPORT D'ECM |
*3 | SUPPORT D'ECM N° 2 |
- | - |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
- Enregistrer le numéro d'identification du véhicule (VIN) en cas de remplacement de l'ECM.
Cliquer ici
- Après avoir mis le contacteur d'allumage en position OFF, un délai
d'attente avant de débrancher le câble de la borne négative (-) de la
batterie peut être requis. Par conséquent, s'assurer de lire
attentivement la notice concernant le débranchement du câble de la borne
négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici

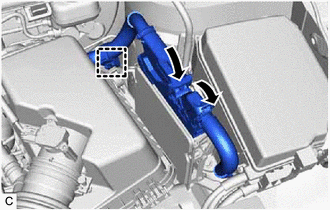

3. SEPARER L'ENTREE D'EPURATEUR D'AIR N° 1
(a) Déposer le boulon et détacher l'entrée d'épurateur d'air n° 1 du sous-ensemble de boîtier d'épurateur d'air. |
|
4. DEPOSER L'ECM
(a) Soulever les 2 leviers tout en poussant les verrous sur les leviers, et débrancher les 2 connecteurs de l'ECM. REMARQUE: Après avoir débranché les connecteurs ECM, éviter tout contact entre les pièces de connexion des connecteurs et de la saleté, de l'eau ou tout autre corps étranger. | |
(b) Libérer l'attache de faisceau de câbles.
(c) Déposer les 3 boulons. | |
(d) Libérer l'attache et déposer l'ECM.
REMARQUE:
Si l'ECM a subi un choc ou une chute, le remplacer.
5. DEPOSER LE SUPPORT D'ECM
(a) Déposer les 2 vis et le support d'ECM de l'ECM. | |
6. DEPOSER LE SUPPORT D'ECM N° 2
(a) Déposer les 2 vis et le support n° 2 de l'ECM de l'ECM. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LE SUPPORT D'ECM N° 2
(a) Reposer le support d'ECM n° 2 sur l'ECM avec les 2 vis.
Torque:
3,0 N·m {31 kgf·cm, 27 in·lbf}
2. REPOSER LE SUPPORT D'ECM
(a) Reposer le support d'ECM avec les 2 vis sur l'ECM.
Torque:
3,0 N·m {31 kgf·cm, 27 in·lbf}
3. REPOSER ECM
(a) Engager l'attache et reposer l'ECM à l'aide des 3 boulons. Torque: 12,5 N·m {127 kgf·cm, 9 ft·lbf} REMARQUE: Si l'ECM a subi un choc ou une chute, le remplacer. |
|
(b) Brancher les 2 connecteurs de l'ECM et abaisser les 2 leviers. REMARQUE:
|
|
(c) Placer l'attache du faisceau de câbles.
4. REPOSER L'ENTREE D'EPURATEUR D'AIR N° 1
(a) Brancher l'entrée n° 1 d'épurateur d'air sur le sous-ensemble de boîtier d'épurateur d'air à l'aide du boulon. Torque: 7,0 N·m {71 kgf·cm, 62 in·lbf} | |
5. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
6. EFFECTUER L'INITIALISATION
Cliquer ici
