Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT |
*2 | ENSEMBLE DE TUYAU D'ASPIRATION DE CARBURANT AVEC POMPE ET SONDE |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE TUYAU D'ASPIRATION DE CARBURANT ET L'ENSEMBLE DE SONDE
Cliquer ici
2. DEPOSER L'ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT
| (a) Débrancher le connecteur de l'ensemble de sonde de niveau de carburant. REMARQUE: Veiller à ne pas endommager le faisceau de câbles. |
|

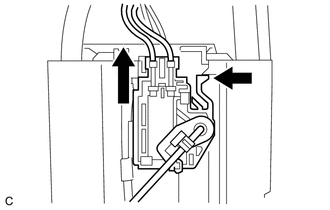

| (b) Relâcher le verrouillage comme indiqué sur le schéma et faire glisser l'ensemble de sonde de niveau de carburant pour la déposer. REMARQUE: Veiller à ne pas plier le bras de la sonde de niveau de carburant. |
|
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT
(a) Vérifier si le flotteur se déplace légèrement entre F et E.
| (b) Vérifier la résistance de l'ensemble de sonde de niveau de carburant. (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si la valeur n'est pas conforme aux spécifications, remplacer l'ensemble de sonde de niveau de carburant. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT
| (a) Reposer l'ensemble de sonde de niveau de carburant en le faisant glisser vers le bas. REMARQUE: Veiller à ne pas plier le bras de la sonde de niveau de carburant. |
|
(b) Brancher le connecteur de l'ensemble de sonde de niveau de carburant.
REMARQUE:
Veiller à ne pas endommager le faisceau de câbles.
2. REPOSER L'ENSEMBLE DE TUYAU D'ASPIRATION DE CARBURANT AVEC POMPE ET SONDE
Cliquer ici
Ecu De Pompe A Carburant
