DESCRIPTION
Si la fonction de prévention d'enfermement de clé ne fonctionne pas, il se peut qu'il y ait un problème au niveau de la communication entre l'ensemble d'antenne de clé électronique intérieure n °3 (intérieur du compartiment à bagages) et le sous-ensemble d'émetteur de clé électronique, une interférence d'onde ou un dysfonctionnement de l'ECU de certification (ensemble d'ECU de clé intelligente).

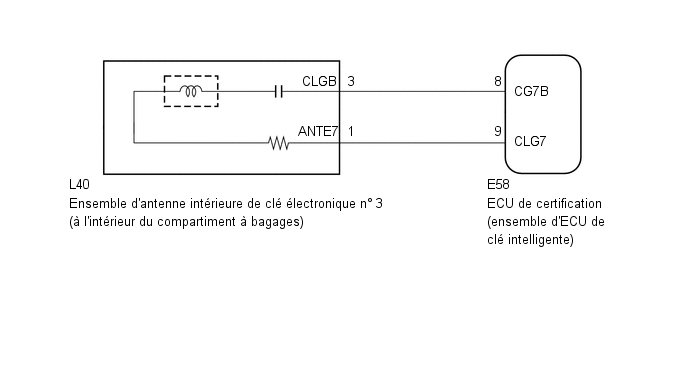

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Le système de clé intelligente (pour fonction d'ouverture) utilise le
système de communication LIN et le système de communication CAN.
Vérifier la fonction de communication en suivant la procédure décrite Ã
la section COMMENT UTILISER LA RECHERCHE DE PANNES. Rechercher les
pannes dans le système de clé intelligente (pour fonction d'ouverture)
après s'être assuré que les systèmes de communication fonctionnent
correctement.
Cliquer ici
- Pendant l'utilisation du Techstream alors que le contacteur du moteur du véhicule est en position OFF, brancher le Techstream au DLC3 et mettre un contacteur d'éclairage d'accueil en position ON et OFF à intervalles de 1,5 seconde maximum jusqu'à ce que la communication entre le Techstream et le véhicule commence. Puis sélectionner le type de véhicule en mode manuel et entrer dans les menus suivants: Body Electrical / Smart Key. Lors de l'utilisation du Techstream, faire régulièrement permuter un contacteur d'éclairage d'accueil entre les positions ON et OFF à intervalles de 1,5 seconde maximum pour maintenir la communication entre le Techstream et le véhicule.
- Vérifier qu'aucun sous-ensemble d'émetteur de clé électronique ne se trouve dans le véhicule.
- Avant de procéder à la vérification, s'assurer que le DTC B1242
(verrouillage centralisé des portes à distance) n'est pas émis.
Cliquer ici
- Avant de remplacer l'ECU de certification (ensemble d'ECU de clé
intelligente), se reporter aux mesures de précaution pour le système de
clé intelligente (pour fonction d'ouverture).
Cliquer ici
- Après une réparation, s'assurer qu'aucun DTC n'est émis en effectuant la procédure "Opération de confirmation d'émission de DTC".
PROCEDURE
|
1. | VERIFIER LA FONCTION D'OUVERTURE (FONCTION D'OUVERTURE DE PORTE DE COMPARTIMENT A BAGAGES A L'OUVERTURE) |
(a) S'assurer que la fonction d'ouverture de porte de compartiment à bagages à l'ouverture fonctionne.
Cliquer ici
Résultat:
|
Résultat | Passer au point |
|---|---|
|
La fonction d'ouverture de porte de compartiment à bagages fonctionne |
A |
| La fonction de porte de compartiment à bagages ne fonctionne pas |
B |
| B |
 | PASSER A L'AUTRE PROBLEME (passer au tableau des symptômes de problèmes) |
|
| 2. |
VERIFIER L'ENVIRONNEMENT EN TERMES D'ONDES |
| (a) Amener le sous-ensemble d'émetteur de clé électronique près de l'ensemble de l'antenne de clé électronique intérieur n °3 (à l'intérieur du compartiment à bagages) et s'assurer que la fonction de prévention d'enfermement de clé fonctionne. CONSEIL:
OK: La fonction d'ouverture fonctionne normalement. |
|
| OK | | AFFECTE PAR LES INTERFERENCES D'ONDES |
|
| 3. |
VERIFIER LE MODE DE DIAGNOSTIC DE CLE |
(a) Vérifier l'antenne suivante dans le mode de diagnostic de clé.
Cliquer ici

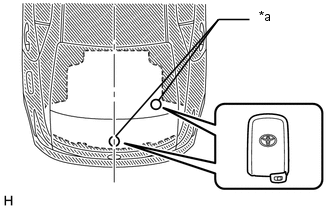

| (b) Sélectionner le canal 1 ou 2 et vérifier le mode de diagnostic de clé pour chaque canal. (1) Vérifier l'ensemble d'antenne intérieure de clé électronique n° 3 (intérieur du compartiment à bagages): Lorsque le sous-ensemble d'émetteur de clé électronique est au point d'inspection, s'assurer que l'avertisseur sonore de verrouillage de porte à distance retentit. CONSEIL:
OK: L'avertisseur sonore de verrouillage de porte à distancee retentit. |
|
| OK | | REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
|
| 4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) - ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 3 (INTERIEUR DU COMPARTIMENT A BAGAGES)) |
(a) Débrancher le connecteur E58 de l'ECU de certification (ensemble d'ECU de clé intelligente).
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
E58-9 (CLG7) - L40-1 (ANTE7) |
En permanence | En dessous de 1 Ω |
|
E58-8 (CG7B) -L40-3 (CLGB) |
En permanence | En dessous de 1 Ω |
|
E58-9 (CLG7) ou L40-1 (ANTE7) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
E58-8 (CG7B) ou L40-3 (CLGB) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 5. |
VERIFIER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
(a) Brancher le connecteur E58 d'ECU de certification (ensemble d'ECU de clé intelligente).
(b) Débrancher le connecteur L40 de l'ensemble d'antenne intérieure de clé électronique n° 3 (intérieur du compartiment à bagages).

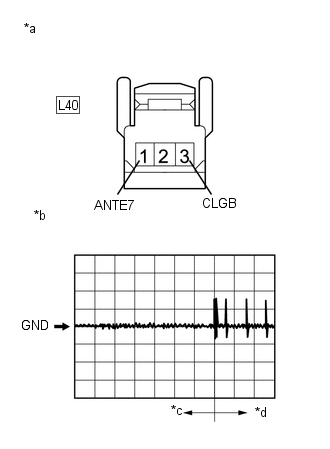

| (c) Vérifier la forme d'onde à l'aide d'un oscilloscope. OK:
|
|
| INCORRECT | | REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
|
| 6. |
REMPLACER L'ENSEMBLE D'ANTENNE INTERIEURE DE CLE ELECTRONIQUE N° 3 (INTERIEUR DU COMPARTIMENT A BAGAGES) |
(a) Remplacer provisoirement l'ensemble d'antenne de clé électronique intérieure n° 3 (intérieur du compartiment à bagages) par un élément neuf ou fonctionnant normalement.
Cliquer ici
|
| 7. |
REMPLACER L'ENSEMBLE D'ANTENNE INTERIEURE DE CLE ELECTRONIQUE N° 3 (INTERIEUR DU COMPARTIMENT A BAGAGES) |
(a) S'assurer que la fonction de prévention d'enfermement de clé fonctionne normalement.
Cliquer ici
OK:
La fonction de prévention d'enfermement de clé fonctionne normalement.
| OK | | FIN (L'ENSEMBLE D'ANTENNE INTERIEURE DE CLE ELECTRONIQUE N° 3 (INTERIEUR DU COMPARTIMENT A BAGAGES) ETAIT DEFECTUEUX) |
| INCORRECT | | REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
