PROCEDURE
1. | CONFIRMER LE SYMPTOME DU PROBLEME |
(a) Confirmer le symptôme du problème.
Résultat:
Symptôme | Passer au point |
---|---|
Les parasites se manifestent à partir de la courroie striée |
A |
Les parasites se manifestent à partir de l'ensemble de générateur |
B |
B | ![]() | PASSER AU POINT 6 |
|
2. | VERIFIER SI LA COURROIE STRIEE EST USEE |
(a) Vérifier si la courroie striée est usée ou endommagée.
OK:
La courroie striée n'est pas usée ou endommagée.
INCORRECT | ![]() | REMPLACER LA COURROIE STRIEE |
|
3. | RECHERCHER D'EVENTUELLES TRACES D'USURE SUR LA POULIE DE GENERATEUR AVEC EMBRAYAGE |
(a) Vérifier si les rainures de poulie de générateur avec embrayage sont usées ou endommagées.
OK:
Les rainures de la poulie de générateur avec embrayage ne sont pas usées ou endommagées.
INCORRECT | ![]() | REMPLACER LA POULIE DE GENERATEUR AVEC EMBRAYAGE |
|
4. | RECHERCHER D'EVENTUELS PARASITES LORSQUE LA POULIE D'EMBRAYAGE FONCTIONNE |
(a) Faire démarrer le moteur et vérifier si la poulie de générateur avec embrayage est desserrée.
OK:
La poulie de générateur avec embrayage n'est pas desserrée.
INCORRECT | ![]() | SERRER LA POULIE DE GENERATEUR AVEC EMBRAYAGE AU COUPLE PRESCRIT |
|
5. | VERIFIER LA POULIE DE GENERATEUR AVEC EMBRAYAGE (UNITE DE VERIFICATION) |
(a) Déposer l'ensemble de générateur.
Cliquer ici
(b) Vérifier les conditions de pose du cache de la poulie de générateur.
OK:
Le capuchon de poulie de générateur n'est pas desserré et aucune pièce ne manque.
(c) S'assurer de l'absence de formation de particules en raison de la friction (pour poulie de type sec) ou de fuite de graisse (pour poulie de type humide).
OK:
Il n'y a pas de grande quantité de particules présentes (pour poulie de type sec) ou de fuites de graisse (pour poulie de type humide).
(d) Vérifier l'alignement correct de la poulie de générateur avec embrayage (interférence avec l'ensemble de générateur).
OK:
La poulie de générateur avec embrayage n'est pas mal alignée (pas d'interférence avec l'ensemble de générateur).

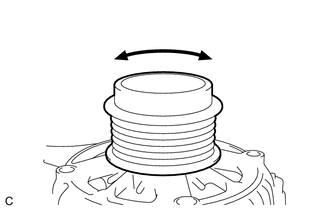

(e) Faire tourner la poulie de générateur avec embrayage à la main dans le sens des aiguilles d'une montre et dans le sens inverse des aiguilles d'une montre et vérifier s'il y a des parasites. OK: Aucun parasite n'est émis en le faisant tourner dans les deux sens. |
|
(f) Faire tourner la poulie de générateur avec embrayage à la main dans le sens des aiguilles d'une montre et dans le sens inverse des aiguilles d'une montre et vérifier visuellement s'il y a une ovalisation.
OK:
La poulie de générateur avec embrayage ne présente pas d'ovalisation.

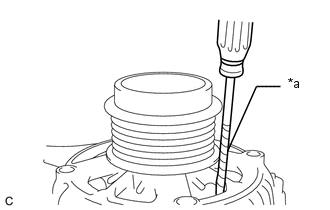

(g) Maintenir l'ensemble de rotor de générateur (ventilateur) au niveau de l'ensemble de générateur à l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, et s'assurer que la poulie de générateur d'embrayage se bloque lorsqu'elle est tournée dans le sens des aiguilles d'une montre et qu'elle tourne librement lorsqu'elle est tournée dans le sens inverse des aiguilles d'une montre. OK: La poulie de générateur avec embrayage se bloque lorsqu'elle est tournée dans le sens des aiguilles d'une montre et bouge librement lorsqu'elle est tournée dans le sens contraire. |
|
OK | ![]() | VERIFIER LA POULIE AUTRE QUE LA POULIE DE L'ENSEMBLE DE GENERATEUR |
INCORRECT | ![]() | REMPLACER LA POULIE DE GENERATEUR AVEC EMBRAYAGE |
6. | VERIFIER LA PRESENCE DE PARASITES LORSQUE LE ROTOR EST EN ROTATION LIBRE |
(a) Effectuer un essai sur route et s'assurer qu'aucun parasite n'est émis pendant la décélération.
OK:
Aucun parasite n'est émis.
(b) Arrêter le moteur et s'assurer que les bruits de poulie de générateur avec embrayage ne se manifestent pas lors de l'arrêt du moteur.
OK:
Aucun parasite n'est émis.
INCORRECT |
![]() | REMPLACER LA POULIE DE GENERATEUR AVEC EMBRAYAGE |
|
7. | VERIFIER L'ENGAGEMENT DE LA POULIE DE GENERATEUR AVEC EMBRAYAGE |
(a) Déposer l'ensemble de générateur.
Cliquer ici
(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, maintenir l'ensemble de rotor de générateur (ventilateur) au niveau de l'ensemble de générateur et s'assurer que la poulie de générateur d'embrayage se bloque lorsqu'elle est tournée du sens inverse des aiguilles d'une montre (sens de rotation libre) vers le sens des aiguilles d'une montre (sens de verrouillage).
OK:
La poulie de générateur avec embrayage se verrouille.
OK | ![]() | REPARER OU REMPLACER L'ENSEMBLE DE GENERATEUR |
INCORRECT | ![]() | REMPLACER LA POULIE DE GENERATEUR AVEC EMBRAYAGE |
