Verification Sur Vehicule
VERIFICATION SUR VEHICULE
PROCEDURE
1. VERIFIER LE NIVEAU DE LIQUIDE
CONSEIL:
Faire rouler le véhicule jusqu'à ce que l'ensemble de moteur et l'ensemble de boîte-pont automatique atteignent leur température normale de fonctionnement.
Température du liquide:
70 à 80°C (158 à 176°F)
(a) Arrêter le véhicule sur une surface plane et serrer le frein de stationnement. |
|
(b) Moteur tournant au ralenti et pédale de frein enfoncée, engager le levier de changement de vitesse dans chacune des positions, de P à L puis le remettre en position P.
(c) Extraire le sous-ensemble de jauge de niveau d'huile de boîte de vitesses et l'essuyer.
(d) Réenfoncer complètement le sous-ensemble de jauge de niveau d'huile de boîte de vitesses dans le tuyau.

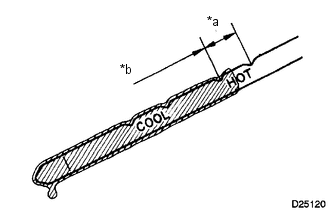

(e) Extraire à nouveau le sous-ensemble de jauge de niveau d'huile de boîte de vitesses et s'assurer que le niveau du liquide se situe dans la zone HOT. Si le niveau de liquide est en dessous de la plage "HOT", ajouter du liquide neuf et revérifier le niveau. Si le niveau de liquide dépasse la plage HOT, vidanger le liquide, ajouter la quantité adéquate de liquide neuf et revérifier le niveau de liquide.
