PIECES CONSTITUTIVES
SCHEMA
![](images/books/1627/A307139C02.png)
*1 | ENSEMBLE DE SOUPAPE DE COMMUTATION DE DEPRESSION N° 1 |
*2 | SUPPORT D'ATTACHE DE FAISCEAU DE CABLES |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
![]() |
Ne pas appliquer de lubrifiant sur les filets |
SCHEMA

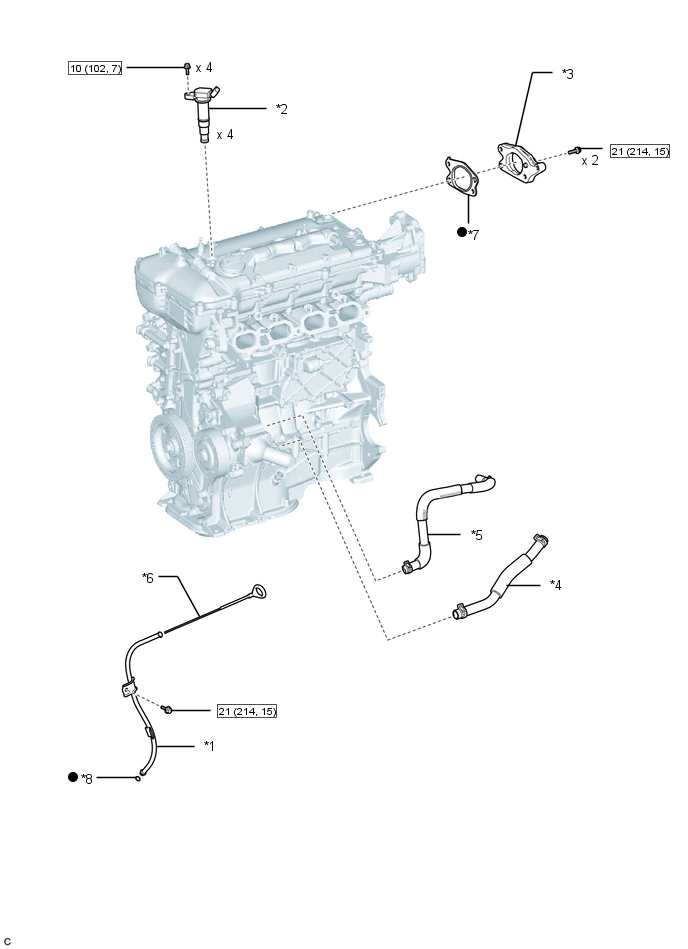

![](images/books/1627/A307142C01.png)
*1 | GUIDE DE JAUGE DE NIVEAU D'HUILE MOTEUR |
*2 | ENSEMBLE DE BOBINE D'ALLUMAGE |
*3 | SUPPORT DE POMPE A DEPRESSION N° 1 |
*4 | DURITE DE DERIVATION D'EAU N° 3 |
*5 | DURITE D'ENTREE D'EAU |
*6 | JAUGE DE NIVEAU D'HUILE MOTEUR |
*7 | JOINT D'ETANCHEITE |
*8 | JOINT TORIQUE |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
SCHEMA
![](images/books/1627/A307143C01.png)
*1 | JOINT D'ETANCHEITE DE CACHE-SOUPAPES |
*2 | SOUS-ENSEMBLE DE CACHE-SOUPAPES |
*3 | JOINT D'ETANCHEITE DE TUBE DE BOUGIE D'ALLUMAGE |
*4 | RONDELLE ISOLANTE |
*5 | JOINT D'ETANCHEITE |
*6 | GOUJON FILETE |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
SCHEMA
![](images/books/1627/A307144C01.png)
*1 | POULIE DE VILEBREQUIN |
*2 | ENSEMBLE DE TENDEUR DE CHAINE N° 1 |
*3 | BAGUE D'ETANCHEITE DE CACHE DE CHAINE DE DISTRIBUTION |
*4 | SOUS-ENSEMBLE DE CACHE DE CHAINE DE DISTRIBUTION |
*5 | SUPPORT DE FIXATION DU MOTEUR DROIT |
*6 | SUPPORT DE FILTRE A HUILE |
*7 | ENSEMBLE DE POMPE A EAU |
*8 | JOINT D'ETANCHEITE |
*9 | RONDELLE ISOLANTE |
*10 | JOINT TORIQUE |
*11 | SUPPORT |
*12 | ENSEMBLE DE TENDEUR DE COURROIE STRIEE |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
![]() |
Graisse MP | ★ |
Pièce préenduite |
![]() |
Ne pas appliquer de lubrifiant sur les filets |
- | - |
SCHEMA
![](images/books/1627/A209154C03.png)
*1 | SOUS-ENSEMBLE DE CHAINE |
*2 | COULISSEAU DE TENDEUR DE CHAINE |
*3 | AMORTISSEUR DE VIBRATIONS DE CHAINE N° 1 |
*4 | ROUE DENTEE DE DISTRIBUTION DE VILEBREQUIN |
*5 | JOINT TORIQUE |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
SCHEMA
![](images/books/1627/A213565C03.png)
*1 | SOUS-ENSEMBLE DE CARTER D'ARBRE A CAMES |
*2 | ENSEMBLE DE PIGNON DE DISTRIBUTION D'ECHAPPEMENT D'ARBRE A CAMES |
*3 | ENSEMBLE DE PIGNON DE DISTRIBUTION D'ARBRE A CAMES |
*4 | SOUS-ENSEMBLE DE CULBUTEUR N° 1 |
*5 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE JEU DE SOUPAPE |
*6 | SOUS-ENSEMBLE AMORTISSEUR DE RAPPEL DE CULBUTEUR |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Arbre A Cames
...
Depose
