PIECES CONSTITUTIVES
SCHEMA
|
*1 | COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR |
*2 | SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR |
|
*3 | BATTERIE |
*4 | PORTE-BATTERIE |
|
*5 | CACHE-SOUPAPES N° 2 |
*6 | SOUS-ENSEMBLE D'ATTACHE DE BATTERIE |
|
*7 | PLATEAU DE BATTERIE |
*8 | SOUS-ENSEMBLE D'ELEMENT DE FILTRE D'EPURATEUR D'AIR |
|
*9 | TUYAU DE RADIATEUR |
*10 | BOULON D'ATTACHE DE BATTERIE |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

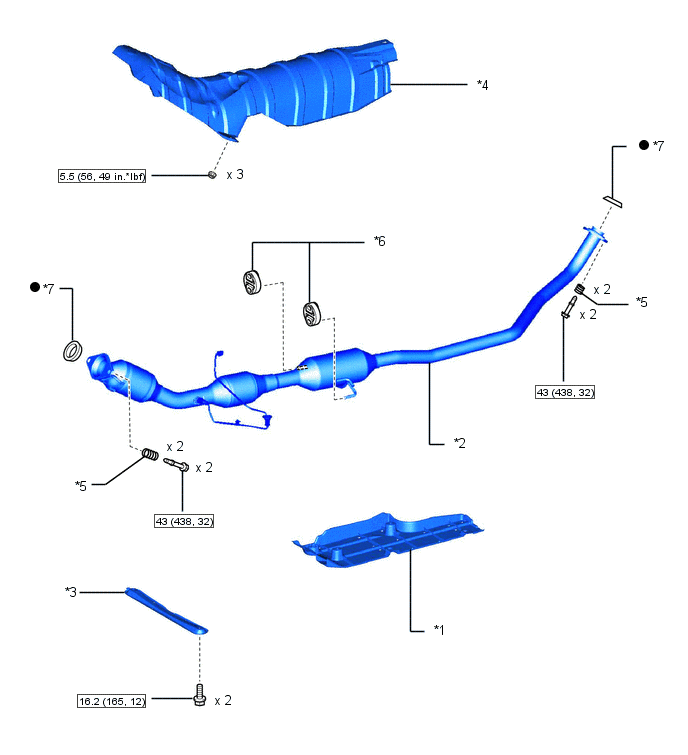

SCHEMA
|
*1 | CACHE CENTRAL GAUCHE DE PLANCHER AVANT |
*2 | ENSEMBLE DE TUYAU D'ECHAPPEMENT AVANT (CATALYSEUR A TROIS VOIES: catalyseur avant et arrière) |
|
*3 | RENFORT INFERIEUR ARRIERE DE PLANCHER AVANT |
*4 | ISOLANT THERMIQUE DE PLANCHER AVANT N° 1 |
|
*5 | RESSORT DE COMPRESSION |
*6 | SUPPORT DE TUYAU D'ECHAPPEMENT |
|
*7 | JOINT D'ETANCHEITE |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
SCHEMA
|
*1 | ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES |
*2 | SUPPORT DE CABLE DE COMMANDE DE BOITE DE VITESSES |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
Depose
DEPOSE PROCEDURE 1. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE ARRIERE Cliquer ici 2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE REMARQUE: Lorsque le câble a été débranché, cert ...
