DESCRIPTION
Se reporter au DTC P0013.
Cliquer ici
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | MIL |
Mémoire |
---|---|---|---|---|---|
P0014 |
Position d'arbre à cames "B" - Avance excessive ou problème de performance du système (banc 1) |
Le calage des soupapes d'échappement est bloqué à une certaine valeur lorsqu'il se trouve dans la plage d'avance (logique de détection à 2 cycle(s)). |
|
S'active | DTC enregistré |
P0015 | Position d'arbre à cames "B" - Retard excessif (banc 1) |
Le calage des soupapes d'échappement est bloqué à une certaine valeur lorsqu'il se trouve dans la plage de retard (logique de détection à 1 cycle(s)). |
|
S'active | DTC enregistré |
DESCRIPTION DU CONTROLE
L'ECM optimise le calage des soupapes d'admission par le biais du système de distribution à calage variable (VVT) pour commander l'arbre à cames d'échappement. Le système VVT comprend l'ECM, l'ensemble de soupape de commande d'huile de distribution d'arbre à cames (pour arbre à cames d'échappement) et le dispositif de commande de VVT (ensemble de pignons de distribution d'arbre à cames d'échappement). L'ECM transmet un signal de commande de cycle de service cible à l'ensemble de soupape de commande d'huile de distribution d'arbre à cames (pour arbre à cames d'échappement). Ce signal de commande règle la pression d'huile fournie au dispositif de commande de VVT. Le dispositif de commande de VVT peut avancer ou retarder la distribution de l'arbre à cames d'échappement.
Si la différence entre le calage cible et le calage réel des soupapes d'échappement est importante et que les variations du calage réel des soupapes d'échappement sont faibles, l'ECM interprète ceci comme un dysfonctionnement du dispositif de commande de VVT et enregistre un DTC.
- Exemple:
- Un DTC est enregistré lorsque les conditions suivantes "A" et "B" sont remplies:
- Il faut 5 secondes minimum pour changer le calage des soupapes de 5°CA (Condition "A").
- Une fois que la condition "A" est remplie, l'ensemble de soupape de commande d'huile de distribution d'arbre à cames (pour arbre à cames d'échappement) est activé de manière forcée pendant 10 secondes (Condition "B").
Le DTC P0014 (avance de distribution d'arbre à cames) est sujet à une logique de détection à 2 cycle(s).
Le DTC P0015 (retard de distribution d'arbre à cames) est sujet à une logique de détection à 1 cycle(s).
Ces DTC indiquent que le dispositif de commande de VVT ne peut fonctionner correctement en raison d'un dysfonctionnement de l'ensemble de soupape de commande d'huile de distribution d'arbre à cames (pour arbre à cames d'échappement) ou de la présence de corps étrangers dans l'ensemble de soupape de commande d'huile de distribution d'arbre à cames (pour arbre à cames d'échappement).
PROCEDURE DE CONTROLE
DTC correspondants | P0014: Avance de distribution d'arbre à cames (pour arbre à cames d'échappement) P0015: Retard de distribution d'arbre à cames (pour arbre à cames d'échappement) |
Capteurs/Pièces constitutives (principaux) requis |
Ensemble de soupape de commande d'huile de distribution d'arbre à cames (pour arbre à cames d'échappement) Ensemble de pignon de distribution d'arbre à cames d'échappement |
Capteurs/Pièces constitutives (correspondants) requis |
Capteur de position de vilebrequin Capteur de position d'arbre à cames (capteur de position de vilebrequin n° 1) Capteur de température du liquide de refroidissement du moteur |
Fréquence de fonctionnement | En permanence |
Durée | Dans les 10 secondes |
Fonctionnement MIL | Avance de distribution d'arbre à cames: 2 cycle(s) de conduite Retard de distribution d'arbre à cames: Immédiatement |
Séquence de fonctionnement | Néant |
CONDITIONS TYPIQUES D'ACTIVATION
Le contrôle se fait en cas d'absence d'enregistrement des DTC suivants |
P0013 (soupape de commande d'huile de distribution d'arbre à cames d'échappement) P0017 (système de VVT d'échappement - mauvais alignement) P0102, P0103 (débitmètre d'air massique) P0107, P0108 (pression absolue au collecteur) P0115, P0117, P0118 (capteur de température de liquide de refroidissement du moteur) P0125 (température du liquide de refroidissement insuffisante pour la commande de carburant en circuit fermé) P0335 (capteur de position de vilebrequin) |
Tension de la batterie | 11 V minimum |
Régime moteur | 500 à 4 000 tr/min |
Température du liquide de refroidissement du moteur |
73 à 100°C (163,4 à 212°F) |
SEUILS DE DYSFONCTIONNEMENT TYPIQUES
P0014: Avance de distribution d'arbre à cames
Les deux conditions suivantes sont remplies |
- |
Déviation entre le calage réel des soupapes et le calage cible des soupapes |
Plus de 5°CA (angle de vilebrequin) toutes les 5 secondes minimum une fois que la valeur apprise de taux de service de maintien de VVT a atteint la limite inférieure ou supérieure. |
Calage des soupapes |
Pas de changement côté avance de calage de soupape |
Les deux conditions suivantes sont remplies |
- |
Déviation entre le calage réel des soupapes et le calage cible des soupapes |
Plus de 5°CA (angle de vilebrequin) toutes les 5 secondes minimum une fois que la valeur apprise de taux de service de maintien de VVT a atteint la limite inférieure ou supérieure. |
Calage des soupapes |
Pas de changement côté retard de calage de soupape |
Si la différence entre calage cible et calage réel d'arbre à cames est supérieure à la valeur spécifiée, l'ECM fait fonctionner l'actionneur de VVT (ensemble de soupape de commande d'huile de distribution d'arbre à cames) pendant 10 secondes en appliquant et en relâchant la pression d'huile. Ensuite, l'ECM contrôle la variation de calage d'arbre à cames pendant 10 secondes.
RESULTAT DU CONTROLE
Se reporter aux informations détaillées relatives dans la section Statut de contrôle de vérification.
Cliquer ici
P0014, P0015: Recirculation des gaz d'échappement/VVT / EX VVT STUCK B1
ID de contrôle | ID du test |
Calcul d'échelle | Unité |
Description |
---|---|---|---|---|
$35 |
$85 | Multiplier par 0,01 |
Deuxième | Mouvement forcé du temps de soupape de commande d'huile |

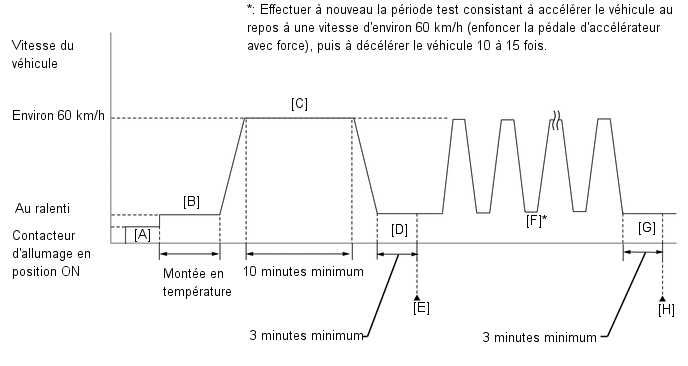

PERIODE TEST DE CONFIRMATION
- Brancher le Techstream sur le DLC3.
- Mettre le contacteur d'allumage en position ON et allumer le Techstream.
- Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
- Mettre le contacteur d'allumage en position OFF et attendre 30 secondes minimum.
- Mettre le contacteur d'allumage en position ON et allumer le Techstream [A].
- Faire démarrer le moteur et le faire monter en température jusqu'à ce que la température du liquide de refroidissement du moteur atteigne 75°C (167°F) minimum [B].
- Conduire le véhicule à 60 km/h (37 mi/h) environ pendant 10 minutes minimum [C].
ATTENTION:
Lors de la période test de confirmation, respectez toutes les limitations de vitesse et le code de la route.
- Laisser le moteur tourner au ralenti pendant 3 minutes minimum [D].
- Sélectionner les menus suivants: Powertrain / Engine and ECT / Trouble Codes [E].
- Relever les DTC en attente.
CONSEIL:
- Si un DTC en attente est émis, le système présente un dysfonctionnement.
- Si aucun DTC en attente n'est émis, effectuer la procédure suivante.
- Sélectionner les menus suivants: Powertrain / Engine and ECT / Utility / All Readiness.
- Introduire le DTC: P0014 ou P0015
- Vérifier le résultat de l'estimation de DTC.
Affichage du Techstream
Description
NORMAL
- Estimation de DTC terminée
- Système normal
ABNORMAL
- Estimation de DTC terminée
- Système anormal
INCOMPLETE
- Estimation de DTC non terminée
- Effectuer la période test après avoir confirmé les conditions d'activation de DTC
N/A
- Impossibilité d'effectuer l'estimation de DTC
- Le nombre de DTC qui ne satisfont pas aux conditions préalables de DTC a atteint la limite de mémoire de l'ECU
CONSEIL:
- Si le résultat de l'estimation révèle NORMAL, le système est normal.
- Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
- Si le résultat de l'estimation est INCOMPLETE ou N/A, exécuter les étapes [F] à [H].
- Effectuer à nouveau la période test consistant à accélérer le véhicule
au repos à une vitesse d'environ 60 km/h (37 mi/h), puis décélérer le
véhicule 10 à 15 fois [F].
ATTENTION:
Lors de la période test de confirmation, respectez toutes les limitations de vitesse et le code de la route.
CONSEIL:
Enfoncer la pédale d'accélérateur avec force.
- Laisser le moteur tourner au ralenti pendant 3 minutes minimum [G].
- Sélectionner les menus suivants: Powertrain / Engine and ECT / Trouble Codes [H].
- Relever les DTC en attente.
CONSEIL:
- Si un DTC en attente est émis, le système présente un dysfonctionnement.
- Si aucun DTC en attente n'est émis, effectuer la procédure suivante.
- Vérifier de nouveau le résultat de l'estimation de DTC.
CONSEIL:
- Si le résultat de l'estimation révèle NORMAL, le système est normal.
- Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
- Si le résultat de l'estimation est INCOMPLETE ou N/A, effectuer la procédure suivante.
- Effectuer une conduite cyclique universelle et rechercher des DTC permanents.
Cliquer ici
CONSEIL:
- Si un DTC permanent est émis, le système présente un dysfonctionnement
- Si aucun DTC permanent n'est émis, le système est normal.
SCHEMA DE CABLAGE
Se reporter au DTC P0013.
Cliquer ici
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Le DTC P0014 ou P0015 peut être enregistré lorsqu'un corps étranger présent dans l'huile moteur est bloqué à un quelconque endroit du système. Le DTC continue à être enregistré même si le système revient rapidement à la normale. Ces corps étrangers peuvent alors être retenus par le filtre à huile.
- Relever les données d'arrêt sur image à l'aide du Techstream. L'ECM enregistre les informations relatives aux conditions de conduite et au véhicule sous forme de données d'arrêt sur image au moment où un DTC est enregistré. Lors de la recherche de pannes, les données d'arrêt sur image peuvent permettre de déterminer si le véhicule roulait ou non, si le moteur était ou non monté en température, si le rapport air/carburant était pauvre ou riche et elles peuvent permettre de déterminer diverses autres données au moment de l'apparition du dysfonctionnement.
PROCEDURE
1. |
VERIFIER SI D'AUTRES DTC SONT EMIS (EN PLUS DES DTC P0014 OU P0015) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Powertrain / Engine and ECT / Trouble Codes.
(e) Relever les DTC.
Powertrain > Engine and ECT > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Le DTC P0014 ou P0015 est émis |
A |
Le DTC P0015 ou P0014 et d'autres DTC sont émis |
B |
CONSEIL:
Si d'autres DTC que le P0014 ou le P0015 sont émis, rechercher d'abord les pannes pour ces autres DTC.
B | PASSER AU TABLEAU DES DTC |
|
2. |
EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (CONTROL THE VVT EXHAUST LINEAR) |
(a) Brancher le Techstream sur le DLC3.
(b) Faire démarrer le moteur.
(c) Allumer le Techstream.
(d) Mettre le contacteur A/C en position ON.
(e) Sélectionner les menus suivants: Powertrain / Engine and ECT / Active Test / Control the VVT Exhaust Linear (Bank 1).
Powertrain > Engine and ECT > Active Test
Affichage du tester |
---|
Control the VVT Exhaust Linear (Bank1) |
(f) Vérifier le régime moteur lorsque l'ensemble de soupape de commande d'huile de distribution d'arbre à cames (pour arbre à cames d'échappement) est actionné à l'aide du Techstream.
OK:
Fonctionnement Techstream |
Condition du moteur |
---|---|
0 % | Régime moteur normal |
100 % | Calage ou ralenti irrégulier du moteur |
CONSEIL:
- Se reporter à "Data List / Active Test" [VVT Ex OCV Duty #1, VVT Ex Chg Angle #1].
Cliquer ici
- Si le résultat n'est pas acceptable, refroidir le moteur (température du liquide de refroidissement du moteur à 50°C (122°F) maximum) et effectuer à nouveau l'Active Test.
INCORRECT | PASSER AU POINT 4 |
|
3. |
VERIFIER SI LE DTC EST A NOUVEAU EMIS (DTC P0014 OU P0015) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Supprimer les DTC.
Cliquer ici
Powertrain > Engine and ECT > Clear DTCs(e) Mettre le contacteur d'allumage en position OFF et attendre 30 secondes minimum.
(f) Mettre le contacteur d'allumage en position ON.
(g) Allumer le Techstream.
(h) Faire démarrer le moteur et le faire monter en température.
(i) Conduire le véhicule dans les conditions de la période test décrites dans la Période test de confirmation.
(j) Sélectionner les menus suivants: Powertrain / Engine and ECT / Trouble Codes / Pending.
(k) Relever les DTC en attente.
Powertrain > Engine and ECT > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Les DTC ne sont pas émis |
A |
Le DTC P0014 ou P0015 est émis |
B |
CONSEIL:
Le DTC P0014 ou P0015 peut être enregistré lorsqu'un corps étranger présent dans l'huile moteur est bloqué à un quelconque endroit du système. Le DTC continue à être enregistré même si le système revient rapidement à la normale. Ces corps étrangers peuvent alors être retenus par le filtre à huile.
A |
RECHERCHER D'EVENTUELS PROBLEMES INTERMITTENTS |
B | PASSER AU POINT 4 |
4. |
VERIFIER L'ENSEMBLE DE SOUPAPE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES (POUR ARBRE A CAMES D'ECHAPPEMENT) |
(a) Vérifier l'ensemble de soupape de commande d'huile de distribution d'arbre à cames (pour arbre à cames d'échappement).
Cliquer ici
INCORRECT | REMPACER L'ENSEMBLE DE SOUPAPE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES (POUR ARBRE A CAMES D'ECHAPPEMENT) |
|
5. |
VERIFIER L'ENSEMBLE DE PIGNON DE DISTRIBUTION D'ECHAPPEMENT D'ARBRE A CAMES |
(a) Vérifier l'ensemble de pignon de distribution d'arbre à cames d'échappement.
Cliquer ici
CONSEIL:
Effectuer la procédure de "vérification après réparation" après le remplacement de l'ensemble de pignon de distribution d'arbre à cames d'échappement.
Cliquer ici
INCORRECT | REMPLACER L'ENSEMBLE DE PIGNON D'ECHAPPEMENT DE DISTRIBUTION D'ARBRE A CAMES |
|
6. |
REGLER LE CALAGE DES SOUPAPES |
Cliquer ici
|
7. |
VERIFIER SI LE DTC EST A NOUVEAU EMIS (DTC P0014 OU P0015) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Supprimer les DTC.
Cliquer ici
Powertrain > Engine and ECT > Clear DTCs(e) Mettre le contacteur d'allumage en position OFF et attendre 30 secondes minimum.
(f) Mettre le contacteur d'allumage en position ON.
(g) Allumer le Techstream.
(h) Faire démarrer le moteur et le faire monter en température.
(i) Conduire le véhicule dans les conditions de la période test décrites dans la Période test de confirmation.
(j) Sélectionner les menus suivants: Powertrain / Engine and ECT / Trouble Codes / Pending.
(k) Relever les DTC en attente.
Powertrain > Engine and ECT > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Les DTC ne sont pas émis |
A |
Le DTC P0014 ou P0015 est émis |
B |
A | FIN |
B | REMPLACER L'ECM |
