PIECES CONSTITUTIVES
SCHEMA
|

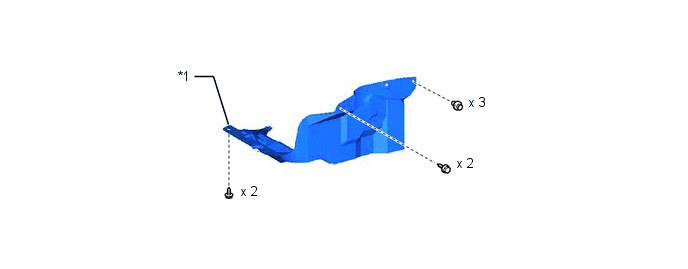

*1 | SABOT DE PROTECTION GAUCHE DU MOTEUR |
- | - |
SCHEMA
|

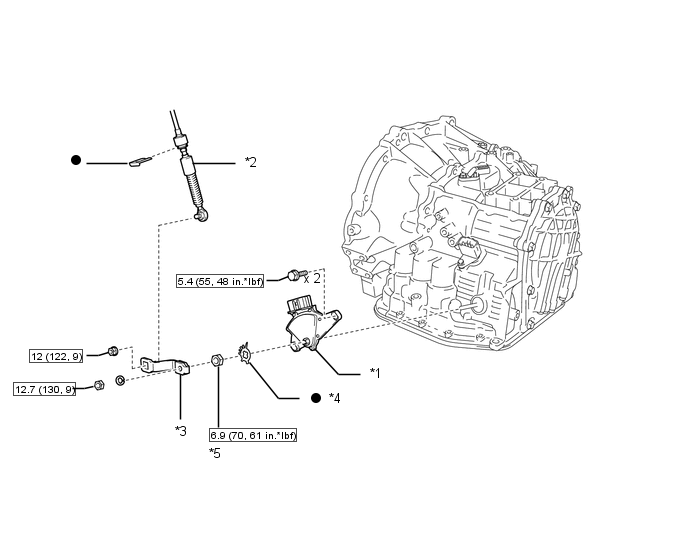

*1 | ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT |
*2 | ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES |
|
*3 | LEVIER D'AXE DE COMMANDE |
*4 | PLAQUE DE VERROUILLAGE |
|
*5 | CONTRE-ECROU |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
Verification Sur Vehicule
VERIFICATION SUR VEHICULE PROCEDURE 1. VERIFIER LE FONCTIONNEMENT DE L'ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT (a) Serrer le frein de stationnement. (b) Mettre le contacteur ...
D'autres materiaux:
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 PROTECTION DE LEVIER DE FREIN DE STATIONNEMENT
*2 ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3
N*m (kgf*cm, lbf*pi): couple de serrage prescrit
- - SCHEMA
*1 ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE ...
Remontage
REMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL: Utiliser
de la graisse résistant à de hautes températures pour lubrifier les
roulements, les pignons et les ressorts de rappel lors du remontage de
l'ensemble de démarreur. PROCEDURE 1. REPOSER LE SOUS-ENSEMBLE DE ROULEMENT CEN ...
