Toyota Corolla - Revue Technique Automobile: Pieces Constitutives

*1

BOUCHON DE RENIFLARD

*2

DURITE DE BOUCHON DE RENIFLARD

*3

BOUCHON DE VIDANGE

*4

BOUCHON DE CARTER DE BOITE-PONT N° 1

*5

RACCORD DE TUYAU DE REFROIDISSEUR D'HUILE

*6

BOUCHON DE RENIFLARD N° 1 (ATM)

*7

JOINT TORIQUE

*8

JOINT D'ETANCHEITE

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

●

Pièce non réutilisable

ATF WS

-

-

*1

ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT

*2

CAPTEUR DE REGIME DE BOITE DE VITESSES

*3

LEVIER D'AXE DE COMMANDE

*4

PLAQUE DE VERROUILLAGE

*5

JOINT TORIQUE

*6

RONDELLE

*7

CONTRE-ECROU

-

-

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

●

Pièce non réutilisable

ATF WS

-

-

*1

SOUS-ENSEMBLE DE CARTER D'HUILE DE BOITE-PONT AUTOMATIQUE

*2

ENSEMBLE DE BLOC HYDRAULIQUE DE BOITE DE VITESSES

*3

CABLE DE BOITE DE VITESSES

*4

ENSEMBLE DE CREPINE D'HUILE DE BLOC HYDRAULIQUE

*5

JOINT D'ETANCHEITE DE CARTER D'HUILE DE BOITE-PONT AUTOMATIQUE

*6

AIMANT DE NETTOYAGE D'HUILE DE BOITE DE VITESSES

*7

JOINT D'ETANCHEITE DE CREPINE D'HUILE

*8

SOUS-ENSEMBLE DE RESSORT D'ARRET A COMMANDE MANUELLE

*9

COUVERCLE DE RESSORT D'ARRET A COMMANDE MANUELLE

*10

ATTACHE DE CAPTEUR DE TEMPERATURE

*11

JOINT TORIQUE

-

-

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

●

Pièce non réutilisable

ATF WS

★

Pièce préenduite

*1

PISTON D'ACCUMULATEUR B-2

*2

JOINT D'ETANCHEITE DE TAMBOUR DE FREIN

*3

PISTON D'ACCUMULATEUR C-2

*4

PISTON D'ACCUMULATEUR C-3

*5

JOINT D'ETANCHEITE DE FREIN DE 2EME DE CARTER DE BOITE-PONT

*6

JOINT D'ETANCHEITE DE CARTER DE BOITE-PONT

*7

BILLE DE VERROUILLAGE COMPLETE

*8

RESSORT DE COMPRESSION DE BILLE DE VERROUILLAGE COMPLETE

*9

RESSORT DE COMPRESSION DE PISTON D'ACCUMULATEUR B-2

*10

JOINT TORIQUE DE PISTON D'ACCUMULATEUR B-2

*11

RESSORT DE COMPRESSION DE PISTON D'ACCUMULATEUR C-3

*12

JOINT TORIQUE DE PISTON D'ACCUMULATEUR C-3

*13

RESSORT DE COMPRESSION DE PISTON D'ACCUMULATEUR C-2

*14

JOINT TORIQUE DE PISTON D'ACCUMULATEUR C-2

●

Pièce non réutilisable

ATF WS

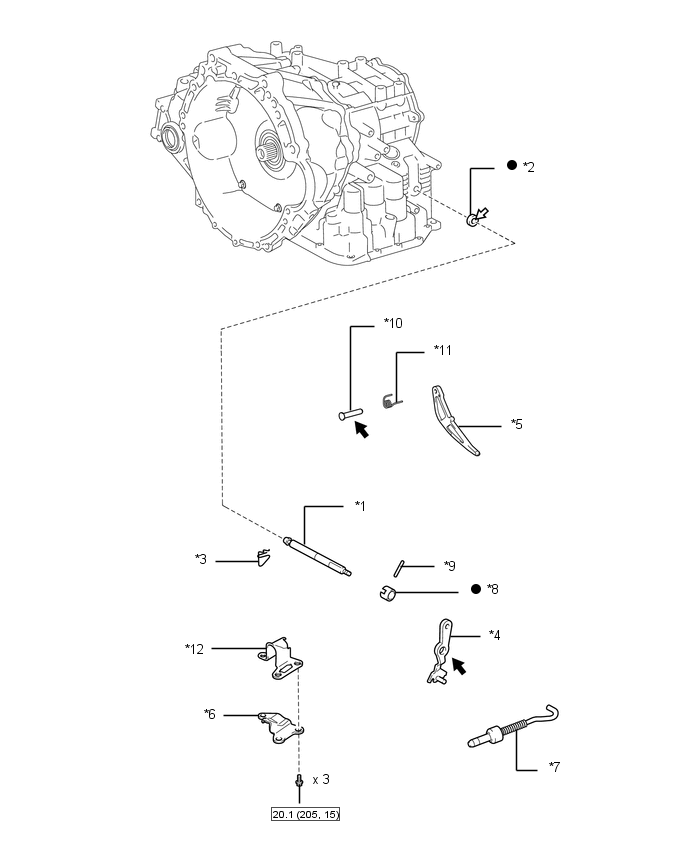

*1

AXE DU LEVIER DE SOUPAPE A COMMANDE MANUELLE

*2

BAGUE D'ETANCHEITE D'AXE DE LEVIER DE SOUPAPE A COMMANDE MANUELLE

*3

RESSORT DE DISPOSITIF DE RETENUE D'AXE DU LEVIER DE SOUPAPE A COMMANDE MANUELLE

*4

SOUS-ENSEMBLE DE LEVIER DE SOUPAPE A COMMANDE MANUELLE

*5

CLIQUET DE VERROUILLAGE DE STATIONNEMENT

*6

SUPPORT DE CLIQUET DE VERROUILLAGE DE STATIONNEMENT

*7

SOUS-ENSEMBLE DE TIGE DE VERROUILLAGE DE STATIONNEMENT

*8

ENTRETOISE DE LEVIER DE SOUPAPE MANUELLE

*9

GOUPILLE ELASTIQUE RAINUREE D'AXE DU LEVIER DE SOUPAPE MANUELLE

*10

AXE DE CLIQUET DE VERROUILLAGE DE STATIONNEMENT

*11

RESSORT DE TORSION D'AXE DE CLIQUET DE VERROUILLAGE DE STATIONNEMENT

*12

MANCHON-GUIDE DE CAME

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

●

Pièce non réutilisable

ATF WS

Graisse MP

*1

PLAQUE DE VERROUILLAGE DE ROULEMENT

*2

TUYAU D'APPLICATION DE LUBRIFIANT DE PIGNON DE DIFFERENTIEL

*3

ROULEMENT A ROULEAUX CYLINDRIQUES AVANT DE PIGNON D'ATTAQUE AVANT

*4

BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT DROIT

*5

LOGEMENT DE BOITE-PONT

*6

BUTEE A AIGUILLES AVANT DROITE DE PIGNON D'ATTAQUE

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

●

Pièce non réutilisable

Graisse MP

★

Pièce préenduite

*1

PIGNON DE RENVOI MENANT

*2

ROULEMENT DE PIGNON DE RENVOI MENANT DROIT

*3

ECROU DE PIGNON DE RENVOI MENANT

*4

PIGNON D'ATTAQUE DE DIFFERENTIEL

*5

BOUCHON DE PIGNON D'ATTAQUE DE DIFFERENTIEL

*6

SOUS-ENSEMBLE DE PIGNON D'ATTAQUE DE DIFFERENTIEL

*7

ENSEMBLE DE PIGNON DE DIFFERENTIEL

*8

SOUS-ENSEMBLE DE MOYEU D'EMBRAYAGE DE MARCHE AVANT

*9

ROULEMENT DE BUTEE A AIGUILLES DE MOYEU D'EMBRAYAGE DE MARCHE AVANT

*10

ROULEMENT A ROULEAUX CONIQUES AVANT DE BOITIER DE DIFFERENTIEL AVANT

*11

ROULEMENT A ROULEAUX CONIQUES ARRIERE DE BOITIER DE DIFFERENTIEL AVANT

*12

ROULEMENT A ROULEAUX CYLINDRIQUES ARRIERE DE PIGNON D'ATTAQUE AVANT

*13

BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT GAUCHE

*14

ENSEMBLE D'ARBRE D'ENTREE

*15

ENSEMBLE DE POMPE A HUILE

*16

JOINT TORIQUE DE FREIN DE SURMULTIPLIEE

*17

BUTEE A AIGUILLES D'AXE DE STATOR

*18

PIGNON DE RENVOI MENE

*19

ROULEMENT DE BUTEE DE PIGNON D'ATTAQUE GAUCHE

*20

RONDELLE DE CONTRE-ECROU DE PIGNON DE RENVOI MENANT

*21

PLATEAU DE CARTER DE BOITE-PONT N° 1

*22

CALE DE BOITIER ARRIERE DE DIFFERENTIEL AVANT

*23

ROULEMENT DE PIGNON DE RENVOI MENANT DROIT (CHEMIN INTERIEUR)

*24

CONTACT OBLIQUE

*25

ROULEMENT DE PIGNON DE RENVOI MENANT DROIT (CHEMIN EXTERIEUR)

*26

CARTER DE BOITE-PONT

*27

ROULEMENT A ROULEAUX CONIQUES AVANT (CHEMIN INTERIEUR) DE BOITIER DE DIFFERENTIEL AVANT

*28

ROULEMENT A ROULEAUX CONIQUES AVANT (CHEMIN EXTERIEUR) DE BOITIER DE DIFFERENTIEL AVANT

*29

ROULEMENT A ROULEAUX CONIQUES ARRIERE (CHEMIN INTERIEUR) DE BOITIER DE DIFFERENTIEL AVANT

*30

ROULEMENT A ROULEAUX CONIQUES ARRIERE (CHEMIN EXTERIEUR) DE BOITIER DE DIFFERENTIEL AVANT

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

●

Pièce non réutilisable

Graisse MP

ATF WS

*A

ENSEMBLE D'ARBRE D'ENTREE

-

-

*1

PISTON D'EMBRAYAGE DE MARCHE AVANT

*2

SOUS-ENSEMBLE DE RESSORT DE RAPPEL D'EMBRAYAGE DE MARCHE AVANT

*3

DISQUE D'EMBRAYAGE AVANT

*4

BAGUE D'ETANCHEITE D'HUILE D'ARBRE D'ENTREE

*5

SOUS-ENSEMBLE D'ARBRE D'ENTREE

*6

PLATEAU D'EMBRAYAGE MULTIDISQUE DE MARCHE AVANT

*7

ANNEAU ELASTIQUE

*8

CONTREPOIDS D'EQUILIBRAGE D'EMBRAYAGE N° 1

*9

JOINT TORIQUE DE PISTON D'EMBRAYAGE DE MARCHE AVANT

*10

FLASQUE D'EMBRAYAGE DE MARCHE AVANT

●

Pièce non réutilisable

ATF WS

*1

DISQUE DE 2EME FREIN DE MARCHE AU DEBRAYE ET DE SURMULTIPLIEE

*2

MOYEU D'EMBRAYAGE DIRECT

*3

ENSEMBLE D'ARBRE INTERMEDIAIRE

*4

ENSEMBLE D'EMBRAYAGE A ROUE LIBRE

*5

ROULEMENT A AIGUILLES DE BUTEE DE TAMBOUR D'EMBRAYAGE ARRIERE

*6

ROULEMENT A AIGUILLES DE BUTEE N° 2 DE PIGNON SOLAIRE DE PLANETAIRE ARRIERE

*7

ENSEMBLE DE PIGNON SOLAIRE DE PLANETAIRE ARRIERE

*8

ROULEMENT A AIGUILLES DE BUTEE DE PIGNON SOLAIRE DE PLANETAIRE ARRIERE

*9

ENSEMBLE DE CACHE DE BOITE-PONT ARRIERE

*10

JOINT TORIQUE DE CARTER DE BOITE-PONT

*11

FLASQUE DE 2EME FREIN DE MARCHE AU DEBRAYE ET DE SURMULTIPLIEE

*12

FLASQUE DE 2EME FREIN DE MARCHE AU DEBRAYE ET DE SURMULTIPLIEE N° 2

*13

ROULEMENT A AIGUILLES DE BUTEE

*14

CHEMIN DE ROULEMENT DE BUTEE DE MOYEU C-2

*15

CHEMIN DE ROULEMENT DE BUTEE N° 3

*16

BAGUE DE BUTEE DE PORTE-SATELLITES N° 1

*17

BAGUE DE BUTEE DE PORTE-SATELLITES N° 2

*18

ANNEAU ELASTIQUE

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

●

Pièce non réutilisable

ATF WS

-

-

*A

ENSEMBLE D'ARBRE INTERMEDIAIRE

-

-

*1

DISQUE D'EMBRAYAGE DIRECT

*2

DISQUE D'EMBRAYAGE DE MARCHE ARRIERE

*3

ANNEAU ELASTIQUE

*4

PLATEAU D'EMBRAYAGE N° 3

*5

FLASQUE D'EMBRAYAGE DE MARCHE ARRIERE

*6

FLASQUE D'EMBRAYAGE DIRECT

*7

FLASQUE D'EMBRAYAGE ARRIERE

-

-

*A

ENSEMBLE D'ARBRE INTERMEDIAIRE

-

-

*1

JOINT TORIQUE DE TAMBOUR D'EMBRAYAGE DIRECT

*2

SOUS-ENSEMBLE DE TAMBOUR D'EMBRAYAGE DIRECT

*3

JOINT TORIQUE DE PISTON D'EMBRAYAGE DIRECT

*4

SOUS-ENSEMBLE DE PISTON D'EMBRAYAGE DIRECT

*5

SOUS-ENSEMBLE DE RESSORT DE RAPPEL D'EMBRAYAGE DIRECT

*6

SOUS-ENSEMBLE D'ARBRE INTERMEDIAIRE

*7

ANNEAU ELASTIQUE

-

-

●

Pièce non réutilisable

ATF WS

*A

ENSEMBLE DE CACHE DE BOITE-PONT ARRIERE

-

-

*1

PISTON DE 2EME FREIN DE MARCHE AU DEBRAYE ET DE SURMULTIPLIEE

*2

JOINT TORIQUE DE MARCHE AU DEBRAYE DE 2EME ET DE SURMULTIPLIEE

*3

BAGUE D'ETANCHEITE D'HUILE DE TAMBOUR D'EMBRAYAGE

*4

SOUS-ENSEMBLE DE RESSORT DE RAPPEL DE FREIN DE SURMULTIPLIEE

*5

ROULEMENT A AIGUILLES DE CACHE ARRIERE DE BOITE-PONT

*6

BOUCHON DE CACHE ARRIERE DE BOITE-PONT

*7

SOUS-ENSEMBLE DE CACHE ARRIERE DE BOITE-PONT

*8

ANNEAU ELASTIQUE

*9

JOINT TORIQUE

-

-

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

●

Pièce non réutilisable

ATF WS

-

-

*1

DISQUE DE FREIN DE 2EME

*2

MANCHON DE PISTON DE 2EME FREIN

*3

PIGNON SOLAIRE DE PLANETAIRE AVANT

*4

EMBRAYAGE A ROUE LIBRE N° 2

*5

DISPOSITIF DE RETENUE DE CHEMIN EXTERIEUR

*6

ENSEMBLE DE TRAIN PLANETAIRE ARRIERE

*7

ROULEMENT A AIGUILLES DE BUTEE DE TRAIN PLANETAIRE ARRIERE

*8

FLASQUE DE FREIN DE 2EME

*9

PLATEAU DE FREIN DE 2EME

*10

CHEMIN DE ROULEMENT DE BUTEE N° 1

*11

CHEMIN DE ROULEMENT DE BUTEE N° 2

*12

ENSEMBLE DE FREIN DE 2EME

*13

ROULEMENT A AIGUILLES DE BUTEE DE TRAIN PLANETAIRE AVANT

*14

ANNEAU ELASTIQUE

ATF WS

-

-

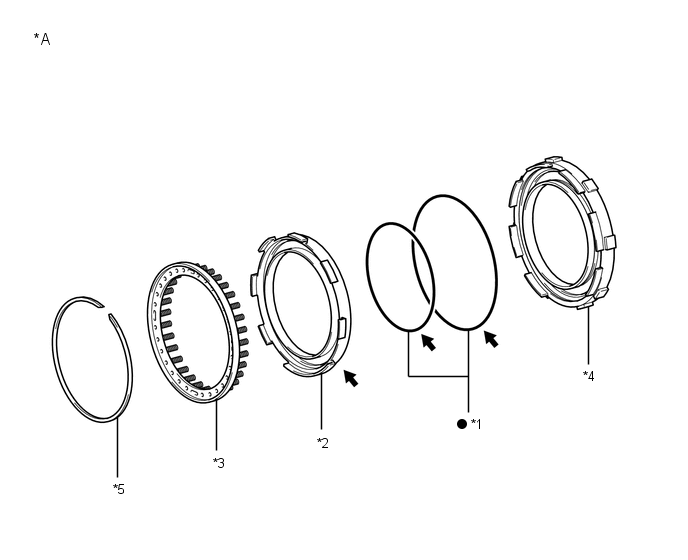

*A

ENSEMBLE DE FREIN DE 2EME

-

-

*1

JOINT TORIQUE DE CYLINDRE DE 2EME FREIN

*2

PISTON DE FREIN DE 2EME

*3

SOUS-ENSEMBLE DE RESSORT DE RAPPEL DE PISTON DE 2EME FREIN

*4

CYLINDRE DE 2EME FREIN

*5

ANNEAU ELASTIQUE

-

-

●

Pièce non réutilisable

ATF WS

*1

DISQUE DE FREIN DE 1ERE ET DE MARCHE ARRIERE

*2

SOUS-ENSEMBLE DE RESSORT DE RAPPEL DE FREIN DE 1ERE ET DE MARCHE ARRIERE

*3

ROULEMENT DE PIGNON DE RENVOI MENANT GAUCHE

*4

ANNEAU ELASTIQUE D'ORIFICE DE PIGNON DE RENVOI MENANT

*5

PISTON DE FREIN DE 1ERE ET DE MARCHE ARRIERE N° 2

*6

JOINT TORIQUE DE PISTON DE FREIN DE 1ERE ET DE MARCHE ARRIERE N° 2

*7

ENSEMBLE DE TRAIN PLANETAIRE

*8

FLASQUE DE FREIN DE 1ERE ET DE MARCHE ARRIERE

*9

PLATEAU DE FREIN DE 1ERE ET DE MARCHE ARRIERE

*10

ANNEAU ELASTIQUE

*11

ROULEMENT DE PIGNON DE RENVOI MENANT GAUCHE (CHEMIN INTERIEUR)

*12

CONTACT OBLIQUE

*13

ROULEMENT DE PIGNON DE RENVOI MENANT GAUCHE (CHEMIN EXTERIEUR)

-

-

●

Pièce non réutilisable

ATF WS
