PIECES CONSTITUTIVES
SCHEMA
|

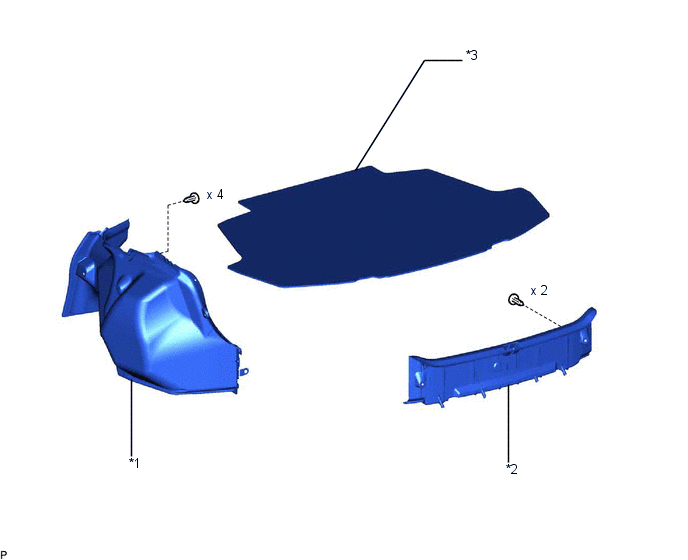

*1 | ENSEMBLE DE CACHE D'HABILLAGE DE COMPARTIMENT A BAGAGES |
*2 | PLAQUE DE FINITION DE PLANCHER ARRIERE |
|
*3 | CACHE DE ROUE DE SECOURS |
- | - |
SCHEMA
|

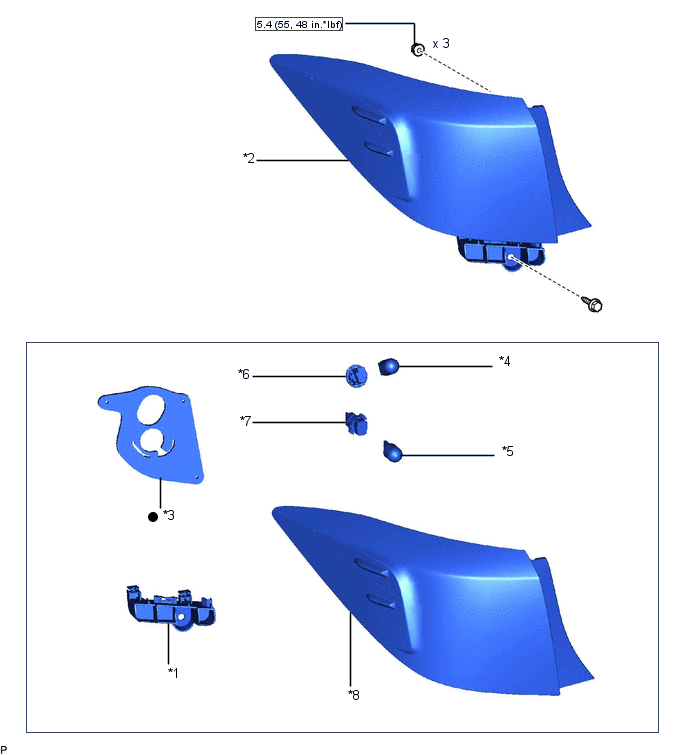

*1 | DISPOSITIF DE RETENUE SUPERIEUR DE PARE-CHOCS ARRIERE |
*2 | ENSEMBLE DE FEU COMBINE ARRIERE |
|
*3 | GARNITURE D'ETANCHEITE DE CORPS DE FEU COMBINE ARRIERE |
*4 | AMPOULE DE CLIGNOTANT ARRIERE |
|
*5 | AMPOULE DE FEU ARRIERE ET FEU STOP |
*6 | DOUILLE DE CLIGNOTANT ARRIERE |
|
*7 | DOUILLE DE FEU ARRIERE ET FEU STOP |
*8 | CORPS ET LENTILLE DE FEU COMBINE ARRIERE |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
