DESCRIPTION
Se reporter à la section Description du système pour le DTC P2714.
Cliquer ici
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | MIL |
Mémoire |
|---|---|---|---|---|---|
| P2716 |
Problème électrique de l'électrovanne "D" de commande de pression (électrovanne de changement de vitesse SLT) |
Détection d'une coupure ou d'un court-circuit dans le circuit de l'électrovanne de changement de vitesse SLT durant 1 seconde au moins pendant la conduite (logique de détection à 1 cycle(s)) |
| S'active |
DTC enregistré |
DESCRIPTION DU CONTROLE
En cas de détection d'une coupure ou d'un court-circuit dans le circuit SLT de l'électrovanne de changement de vitesse, l'ECM interprète cela comme un dysfonctionnement. Le module ECM allume le MIL et enregistre ce DTC.
PROCEDURE DE CONTROLE
|
DTC correspondants | P2716: Electrovanne de changement de vitesse SLT/Vérification de plage |
|
Capteurs / Pièces constitutives requis |
Electrovanne de changement de vitesse SLT |
|
Fréquence de fonctionnement |
En permanence |
| Durée |
1,0 seconde |
| Fonctionnement MIL |
Immédiatement |
| Séquence de fonctionnement |
Néant |
CONDITIONS TYPIQUES D'ACTIVATION
|
Le contrôle se fait en cas d'absence des DTC suivants. |
Néant |
| Etat de coupure de courant de l'électrovanne |
Pas de coupure |
|
Tension de la batterie | 11 V minimum |
|
Cycle de service cible | 19 % minimum |
|
Contacteur d'allumage | ON |
|
Démarreur | OFF |
SEUILS DE DYSFONCTIONNEMENT TYPIQUES
|
Signal de contrôle de la tension de l'électrovanne (SLT) en provenance du MIC de pilote d'électrovanne |
Aucun signal |
PLAGE DE FONCTIONNEMENT DE LA PIECE CONSTITUTIVE
|
Electrovanne de changement de vitesse SLT |
Résistance: 5,0 Ω à 5,6 Ω à 20°C (68°F) |

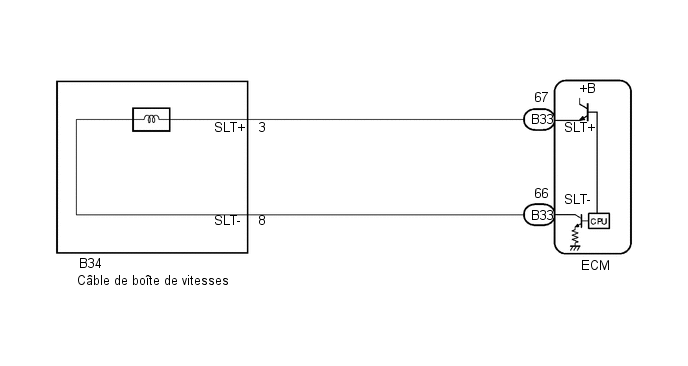

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Effectuer le cycle de détection universel pour effacer les DTC permanents.
Cliquer ici
- Effectuer l'initialisation en cas de remplacement de pièces liées à la boîte-pont automatique.
Cliquer ici
PROCEDURE
|
1. | VERIFIER LE CABLE DE BOITE DE VITESSES (ELECTROVANNE DE CHANGEMENT DE VITESSE SLT) |
| (a) Débrancher le connecteur du câble de boîte de vitesses de la boîte-pont. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|

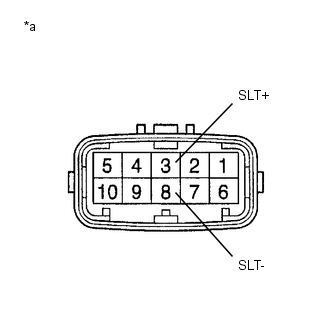

3 (SLT+) - 8 (SLT-) | 20°C (68°F) |
5,0 à 5,6 Ω |
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard (rechercher un éventuel court-circuit):
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
3 (SLT+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
8 (SLT-) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| INCORRECT |  | PASSER AU POINT 3 |
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CABLE DE BOITE DE VITESSES - ECM) |
(a) Brancher le connecteur de câble de boîte de vitesses sur la boîte-pont.
(b) Débrancher le connecteur d'ECM.
|

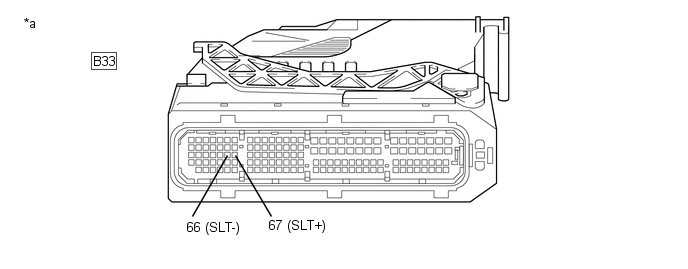

*a | Vue avant du connecteur côté faisceau de câbles (vers l'ECM) | - |
- |
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
B33-67 (SLT+) - B33-66(SLT-) |
20°C (68°F) | 5,0 à 5,6 Ω |
(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard (rechercher un éventuel court-circuit):
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
B33-67 (SLT+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
B33-66 (SLT-) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| OK | | REMPLACER L'ECM |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
| 3. |
VERIFIER L'ELECTROVANNE DE CHANGEMENT DE VITESSE SLT |
| (a) Déposer l'électrovanne de changement de vitesse SLT. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|

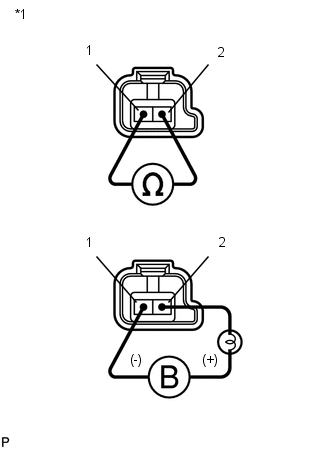

1 - 2 | 20°C (68°F) |
5,0 à 5,6 Ω |
(c) Brancher un câble positif (+) de la batterie avec une ampoule de 21 W sur la borne 2 et un câble négatif (-) sur la borne 1 du connecteur de l'électrovanne. Vérifier ensuite si l'électrovanne bouge et émet un bruit de fonctionnement.
OK:
L'électrovanne bouge et émet un bruit de fonctionnement.
| OK | | REPARER OU REMPLACER LE CABLE DE BOITE DE VITESSES |
| INCORRECT | | REMPLACER L'ELECTROVANNE DE CHANGEMENT DE VITESSE SLT |
