REMONTAGE
PROCEDURE
1. REPOSER LE CABLE DE TOIT N° 1
(a) sans toit ouvrant:
(1) Aligner le ruban adhésif de positionnement du câble de toit n° 1 comme indiqué sur le schéma.

*A | avec rétroviseur EC |
- | - |
*a | Ruban adhésif de positionnement |
- | - |
(b) avec toit ouvrant:
(1) Aligner le ruban adhésif de positionnement du câble de toit n° 1 comme indiqué sur le schéma.

*A | avec rétroviseur EC |
- | - |
*a | Ruban adhésif de positionnement |
- | - |
(c) avec toit ouvrant:
(1) Engager les 5 attaches.

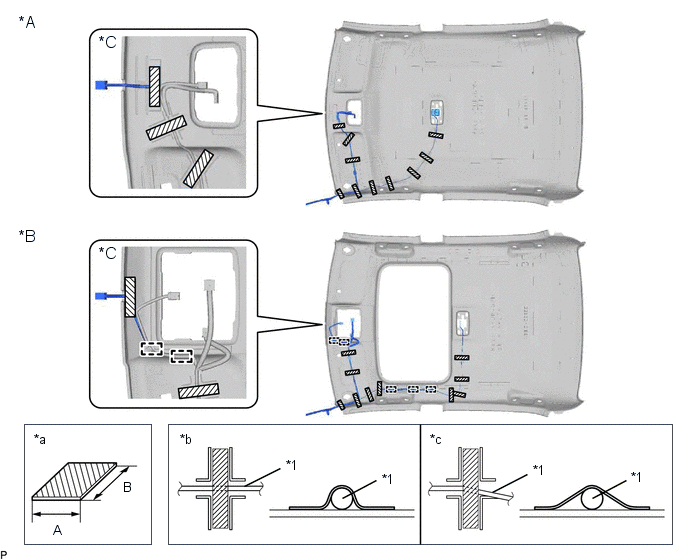

(d) Reposer le câble de toit n° 1 sur l'ensemble de ciel de toit avec le ruban adhésif.

*A | sans toit ouvrant |
*B | avec toit ouvrant |
*C | avec rétroviseur EC |
- | - |
*1 | Câble de toit n° 1 |
- | - |
*a | Dimensions du ruban adhésif |
*b | Correct(e) |
*c | Incorrect(e) |
- | - |
![]() |
Ruban adhésif | - |
- |
Zone | Mesure |
---|---|
A | 20 mm (0,787 po) |
B | 80 mm (3,15 po) |
REMARQUE:
- Appliquer correctement le ruban adhésif aux endroits indiqués.
- Ne pas toucher la surface adhésive lors de l'application du ruban adhésif, afin d'éviter une mauvaise adhérence.

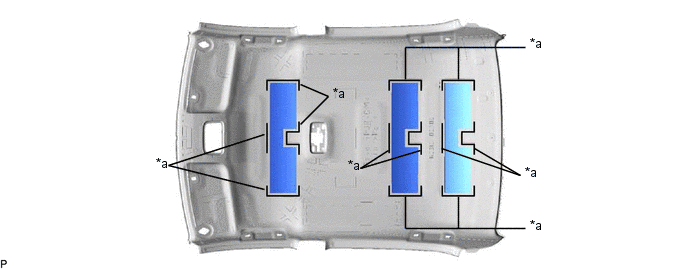

2. REPOSER LA PLAQUE ISOLANTE DE TOIT N° 2 (sans toit ouvrant)
(a) Aligner les 3 plaques isolantes de toit n° 2 avec les repères sur l'ensemble de ciel de toit et reposer les plaques isolantes avec de la colle à fusion à chaud comme indiqué sur le schéma.

*a | Repère |
- | - |
3. REPOSER LA PLAQUE ISOLANTE DE TOIT N° 2 (avec toit ouvrant)
(a) Aligner la plaque isolante de toit n° 2 avec les repères sur l'ensemble de ciel de toit et reposer la plaque isolante avec de la colle à fusion à chaud comme indiqué sur le schéma.

*a | Repère |
- | - |
4. REPOSER LA PLAQUE ISOLANTE DE TOIT N° 1 (sans toit ouvrant)
(a) Aligner la plaque isolante de toit n° 1 avec les repères sur l'ensemble de ciel de toit et reposer la plaque isolante avec de la colle à fusion à chaud comme indiqué sur le schéma.

*a | Repère |
- | - |
5. REPOSER LE REMBOURRAGE DE CIEL DE TOIT GAUCHE (sans toit ouvrant)
(a) Aligner le rembourrage de ciel de toit gauche avec les repères sur l'ensemble de ciel de toit et reposer le rembourrage avec de la colle à fusion à chaud comme indiqué sur le schéma.

*a | Repère |
- | - |
![]() |
Colle de fixation chaude |
- | - |
6. REPOSER LE REMBOURRAGE DE CIEL DE TOIT DROIT (sans toit ouvrant)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
7. REPOSER LA PLAQUE ISOLANTE DE LONGERON LATERAL DE TOIT GAUCHE (sans toit ouvrant)
(a) Aligner la plaque isolante de longeron latéral de toit gauche avec les repères sur l'ensemble de ciel de toit et reposer la plaque avec de la colle à fusion à chaud comme indiqué sur le schéma.

*a | Repère |
![]() |
Colle de fixation chaude |
8. REPOSER LA PLAQUE ISOLANTE DE LONGERON LATERAL DE TOIT DROIT (sans toit ouvrant)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
9. REPOSER L'ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1
Cliquer ici
