REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT
(a) Tourner l'ensemble de volant vers la droite.

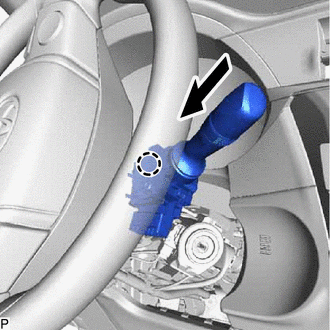

| (b) Engager la griffe pour reposer l'ensemble de contacteur d'essuie-glace avant. |
|
(c) Brancher chaque connecteur.
2. REPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION
(a) Engager les 2 griffes pour reposer le cache supérieur de colonne de direction.
3. REPOSER LE CACHE INFERIEUR DE COLONNE DE DIRECTION
REMARQUE:
Si le cache inférieur de colonne de direction est reposé dans un ordre incorrect, les pièces peuvent se casser.
(a) Engager les 8 griffes pour reposer le cache inférieur de colonne de direction.
(b) Tourner l'ensemble de volant vers la gauche et reposer la vis.
(c) Tourner l'ensemble de volant vers la droite et reposer la vis.
