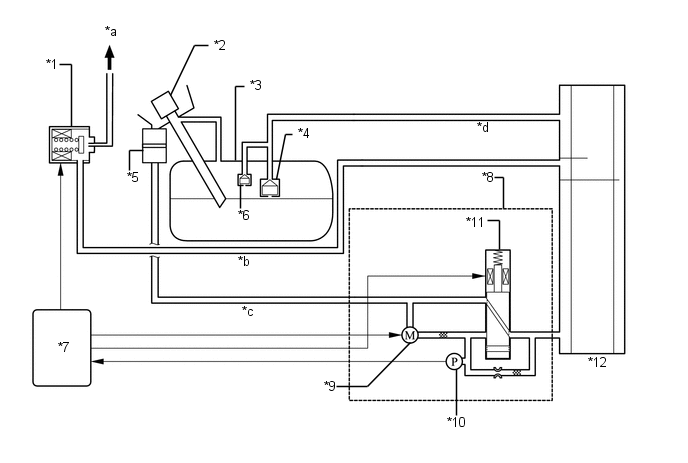

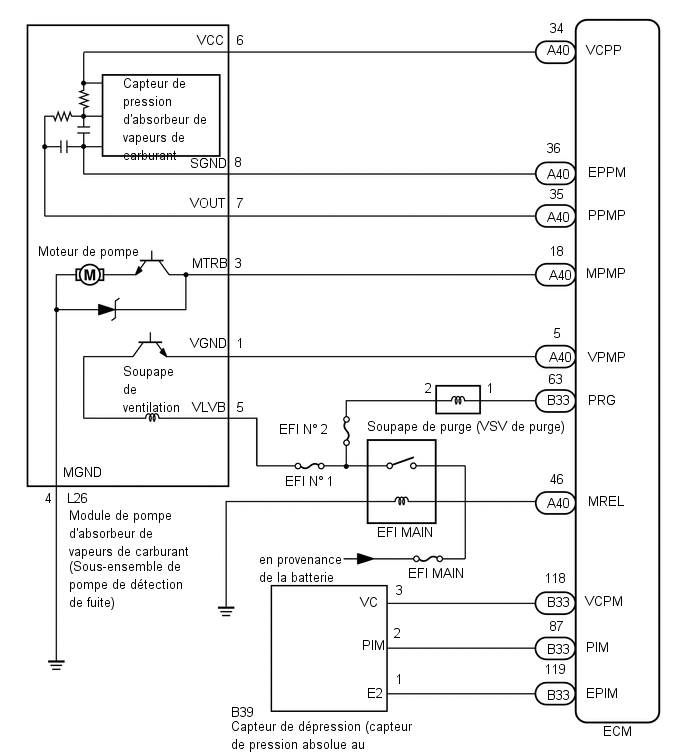

SCHEMA DU SYSTEME
|
*1 | Soupape de purge (VSV de purge) |
*2 | Ensemble de bouchon de réservoir à carburant |
|
*3 | Ensemble de réservoir à carburant |
*4 | Clapet de retenue de remplissage de carburant |
|
*5 | Filtre d'absorbeur de vapeurs de carburant |
*6 | Soupape de coupure d'amenée de carburant |
|
*7 | ECM |
*8 | Module de pompe d'absorbeur de vapeurs de carburant (sous-ensemble de pompe de détection de fuite) |
|
*9 | Moteur de pompe |
*10 | Capteur de pression d'absorbeur de vapeurs de carburant |
|
*11 | Soupape de ventilation |
*12 | Absorbeur de vapeurs de carburant (ensemble de réservoir à charbon actif de l'absorbeur de vapeurs de carburant) |
|
*a | vers le collecteur d'admission |
*b | Canalisation de purge |
|
*c | Canalisation d'air |
*d | Canalisation de ventilation |
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 ABSORBEUR DE VAPEURS DE CARBURANT (ENSEMBLE D'ABSORBEUR DE VAPEURS DE CARBURANT DE RESERVOIR A CHARBON ACTIF) *2 ENSEMBLE DE BOUCHON ...
Verification Sur Vehicule
VERIFICATION SUR VEHICULE PROCEDURE 1. VERIFIER LE FONCTIONNEMENT DE LA COUPURE D'AMENEE DE CARBURANT (a) Faire démarrer le moteur. (b) Faire monter le moteur en température. (c) Augmenter le rà ...
