VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE GAUCHE

(a) Brancher un câble positif (+) de la batterie sur la borne 2 (B) du connecteur.

REMARQUE:

Pour éviter d'endommager le capteur d'impulsion dans le moteur électrique, ne brancher pas un fil de batterie positif (+) sur les bornes autres que la borne 2 (B).

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de moteur de lève-vitre électrique gauche)

*b

Dans le sens inverse des aiguilles d'une montre

*c

Dans le sens des aiguilles d'une montre

(b) Brancher un fil de batterie négatif (-) sur les bornes de connecteur 1 (GND), et 7 (DOWN) ou 10 (UP).

(c) Vérifier si le pignon du moteur tourne librement comme indiqué ci-dessous:

OK:

Condition de mesure

Condition spécifiée
  1. Brancher un câble positif (+) de la batterie à la borne 2 (B), brancher un câble négatif (-) de la batterie à la borne 1 (GND) et les garder branchés pendant 3 secondes minimum.
  2. Avec les bornes 2 (B) et 1 (GND) branchées, brancher un câble négatif (-) de la batterie à la borne 10 (UP).
  3. Débrancher et rebrancher le câble négatif (-) de batterie à la borne 10 (UP) dans les 1 seconde.

Le pignon du moteur tourne dans le sens des aiguilles d'une montre
  1. Brancher un câble positif (+) de la batterie à la borne 2 (B), brancher un câble négatif (-) de la batterie à la borne 1 (GND) et les garder branchés pendant 3 secondes minimum.
  2. Avec les bornes 2 (B) et 1 (GND) branchées, brancher un câble négatif (-) de la batterie à la borne 7 (DOWN).
  3. Débrancher et rebrancher le câble négatif (-) de batterie à la borne 7 (DOWN) dans les 1 seconde.

Le pignon du moteur tourne dans le sens inverse des aiguilles d'une montre
  • Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de moteur de lève-vitre électrique gauche.

REMARQUE:

Initialiser le système de commande de vitre électrique après avoir reposé le moteur de lève-vitre électrique et l'ensemble de lève-vitre.

2. VERIFIER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE DROIT

(a) Appliquer la tension de la batterie au connecteur du moteur conformément au tableau présenté ci-dessous.

REMARQUE:

Ne pas appliquer la tension de la batterie à des bornes autres que les bornes 1 et 2.

Standard:

Condition de mesure

Condition spécifiée

Batterie positive (+) → Borne 1

Batterie négative (-) → Borne 2

Le pignon du moteur tourne dans le sens des aiguilles d'une montre

Batterie positive (+) → Borne 2

Batterie négative (-) → Borne 1

Le pignon du moteur tourne dans le sens inverse des aiguilles d'une montre

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de moteur de lève-vitre électrique droit.

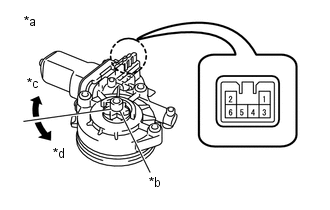

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de moteur de lève-vitre électrique droit)

*b

Pignon du moteur

*c

Dans le sens des aiguilles d'une montre

*d

Dans le sens inverse des aiguilles d'une montre
