VERIFICATION
PROCEDURE

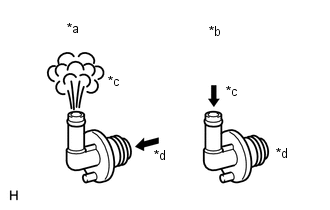

1. VERIFIER L'ENSEMBLE DE CLAPET DE RETENUE DE DEPRESSION DE FREIN
(a) S'assurer de la présence d'une ventilation allant du côté du servofrein à celui du moteur et de l'absence de ventilation allant du côté du moteur vers le servofrein. Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de clapet de retenue de dépression de frein. |
|
