Toyota Corolla - Revue Technique Automobile: Coupure dans le circuit d'antenne de clé électronique de compartiment à bagages extérieur (B27A8)

DESCRIPTION

L'ECU de certification (ensemble d'ECU de clé intelligente) génère un signal de demande et transmet le signal à l'antenne de clé électronique (à l'extérieur du compartiment à bagages). Pour que l'antenne de clé électronique (à l'extérieur du compartiment à bagages) détecte lorsque le sous-ensemble d'émetteur de clé électronique est amené à proximité du véhicule, le signal de demande de réception est transmis dans un rayon de 1,0 m (3,28 pi) autour de la porte de compartiment à bagages. Le DTC B27A8 est enregistré par l'ECU de certification (ensemble d'ECU de clé intelligente) quand une coupure est détectée dans le circuit entre l'ECU de certification (ensemble d'ECU de clé intelligente) et l'antenne de clé électronique (extérieur du compartiment à bagages) (entre les bornes CLG8 et ANTE8, ou entre les bornes CG8B et CLGB).

N° de DTC	Objet de la détection	Condition de détection du DTC	Organe incriminé	Remarque
B27A8	Coupure dans le circuit d'antenne de clé électronique de compartiment à bagages extérieur	Une coupure de circuit est détectée dans le circuit entre l'ECU de certification (ensemble d'ECU de clé intelligente) et l'antenne de clé électronique (à l'extérieur du compartiment à bagages) (CLG8 - ANTE8, CG8B - CLGB) (logique de détection à 1 cycle(s)*).	Faisceau de câbles ou connecteur Antenne de clé électronique (extérieur du compartiment à bagages) ECU de certification (ensemble d'ECU de clé intelligente)	N'importe quand

Condition du véhicule et fonctionnement de sécurité lorsqu'un dysfonctionnement est détecté

Condition de fonctionnement du véhicule lorsqu'un dysfonctionnement est détecté	Fonctionnement de sécurité en cas de détection d'un dysfonctionnement
Il est impossible de procéder à l'opération de déverrouillage à l'ouverture de porte de compartiment à bagages	-

• *: Uniquement émis lorsque un dysfonctionnement est détecté.

Elément de Data List et de l'Active Test associé

Code DTC	Elément de Data List et d'Active Test
B27A8	Le mode de diagnostic de clé peut être utilisé pour effectuer la recherche de pannes

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Le système de clé intelligente (pour fonction d'ouverture) utilise le système de communication LIN et le système de communication CAN. Vérifier la fonction de communication en suivant la procédure décrite à la section COMMENT UTILISER LA RECHERCHE DE PANNES. Rechercher les pannes dans le système de clé intelligente (pour fonction d'ouverture) après s'être assuré que les systèmes de communication fonctionnent correctement.

  Cliquer ici

• Pendant l'utilisation du Techstream alors que le contacteur du moteur du véhicule est en position OFF, brancher le Techstream au DLC3 et mettre un contacteur d'éclairage d'accueil en position ON et OFF à intervalles de 1,5 seconde maximum jusqu'à ce que la communication entre le Techstream et le véhicule commence. Puis sélectionner le type de véhicule en mode manuel et entrer dans les menus suivants: Body Electrical / Smart Key. Lors de l'utilisation du Techstream, faire régulièrement permuter un contacteur d'éclairage d'accueil entre les positions ON et OFF à intervalles de 1,5 seconde maximum pour maintenir la communication entre le Techstream et le véhicule.
• Avant de remplacer l'ECU de certification (ensemble d'ECU de clé intelligente), se reporter aux mesures de précaution pour le système de clé intelligente (pour fonction d'ouverture).

  Cliquer ici

• Après une réparation, s'assurer qu'aucun DTC n'est émis en effectuant la procédure "Opération de confirmation d'émission de DTC".
• L'antenne de clé électronique (à l'extérieur du compartiment à bagages) possède une bobine d'antenne entre les bornes ANTE8 et CLGB.

PROCEDURE

1.	VERIFIER LE BRANCHEMENT DU CONNECTEUR

(a) Mettre le contacteur du moteur en position OFF.

(b) S'assurer que les connecteurs sont correctement branchés à l'ECU de certification (ensemble d'ECU de clé intelligente) et l'antenne de clé électronique (à l'extérieur du compartiment à bagages).

OK:

Les connecteurs sont correctement branchés.

INCORRECT

BRANCHER LES CONNECTEURS CORRECTEMENT

OK

2.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) - ANTENNE DE CLE ELECTRONIQUE (EXTERIEUR DU COMPARTIMENT A BAGAGES))

(a) Débrancher le connecteur E58 de l'ECU de certification (ensemble d'ECU de clé intelligente).

(b) Débrancher le connecteur L16 de l'antenne de clé électronique (extérieur du compartiment à bagages).

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
E58-2 (CLG8) - L16-1 (ANTE8)	En permanence	En dessous de 1 Ω
E58-1 (CG8B) - L16-2 (CLGB)	En permanence	En dessous de 1 Ω
E57-11 (E) - Masse de carrosserie	En permanence	En dessous de 1 Ω
E58-2 (CLG8) ou L16-1 (ANTE8) - Masse de carrosserie	En permanence	10 kΩ minimum
E58-1 (CG8B) ou L16-2 (CLGB) - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

3.	VERIFIER L'ANTENNE DE CLE ELECTRONIQUE (EXTERIEUR DE COMPARTIMENT A BAGAGES)

(a) Déposer l'antenne de clé électronique (extérieur du compartiment à bagages). Cliquer ici

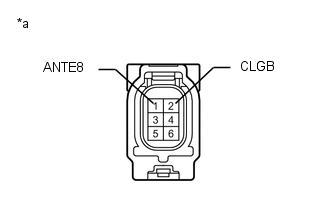

*a Pièce constitutive sans faisceau de câbles branché (Antenne de clé électronique (extérieur du compartiment à bagages))

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
1 (ANTE8) - 2 (CLGB)	En permanence	En dessous de 1 Ω

INCORRECT

REMPLACER L'ANTENNE DE CLE ELECTRONIQUE (EXTERIEUR DE COMPARTIMENT A BAGAGES)

OK

4.	REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

(a) Remplacer provisoirement l'ECU de certification (ensemble d'ECU de clé intelligente) par un élément neuf.

Cliquer ici

CONSEIL:

Se reporter à l'enregistrement.

Cliquer ici

SUIVANT

5.	SUPPRIMER LES DTC

(a) Supprimer les DTC.

Body Electrical > Smart Key > Clear DTCs

SUIVANT

6.	VERIFIER SI DES DTC SONT EMIS

(a) Vérifier les DTC.

Body Electrical > Smart Key > Trouble Codes

OK:

Le DTC B27A8 n'est pas émis.

OK

FIN (L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) ETAIT DEFECTUEUSE)

INCORRECT

REMPLACER L'ANTENNE DE CLE ELECTRONIQUE (EXTERIEUR DE COMPARTIMENT A BAGAGES)
