DEMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

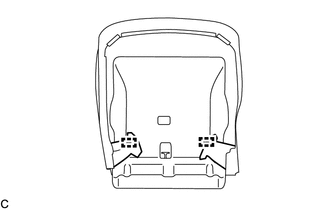

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

PROCEDURE

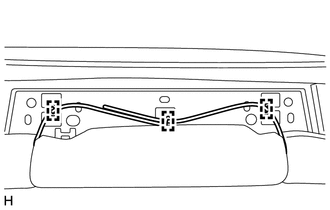

1. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Débrancher l'élastique de la housse de dossier de siège avant de type séparé.

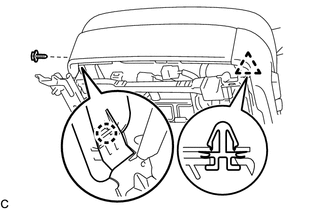

2. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT N° 1

(a) Déposer la vis.

(b) Libérer la griffe et l'agrafe.

(c) Libérer les 2 griffes comme indiqué sur le schéma.

(d) Libérer les 3 guides pour déposer la protection intérieure d'assise de siège avant n° 1.

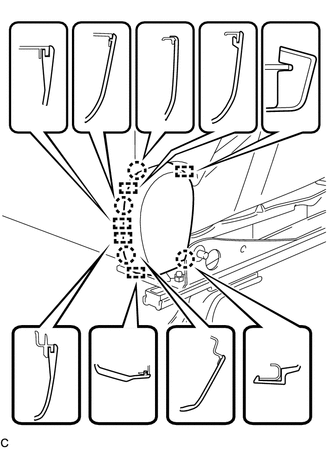

3. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT

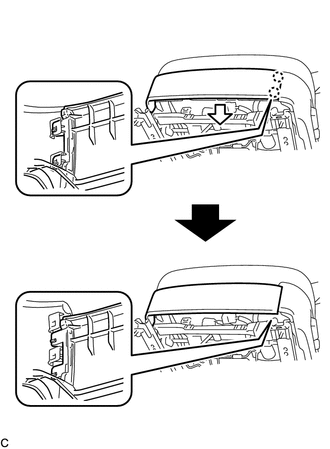

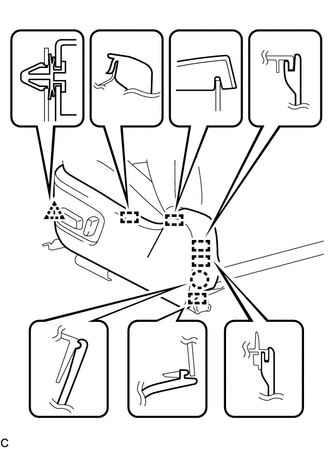

(a) Libérer la griffe, les 5 guides et l'agrafe pour déposer la protection d'assise de siège avant.

(b) Libérer l'attache.

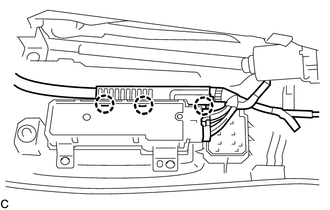

(c) Libérer les 3 griffes et ouvrir le cache de faisceau de câbles.

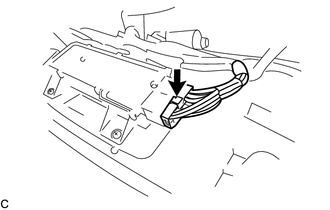

(d) Débrancher le connecteur du contacteur de siège avant à réglage électrique.

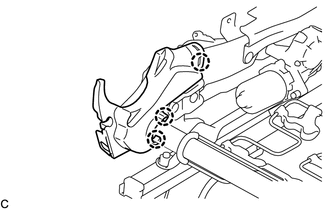

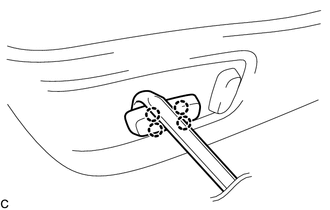

4. DEPOSER LE BOUTON DE CONTACTEUR DE COULISSEMENT ET DE HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE

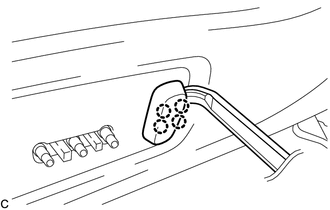

(a) A l'aide d'un extracteur de moulure, libérer les 4 griffes pour déposer le bouton de contacteur de hauteur et de coulissement de siège à réglage électrique.

5. DEPOSER LE BOUTON DE CONTACTEUR D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE

(a) A l'aide d'un extracteur de moulure, libérer les 4 griffes pour déposer le bouton de contacteur d'inclinaison de siège à réglage électrique.

6. DEPOSER LE CONTACTEUR DE SIEGE AVANT A REGLAGE ELECTRIQUE

Cliquer ici

7. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT

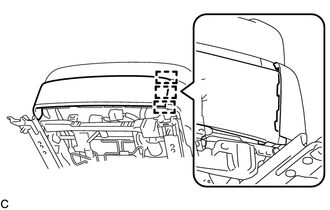

(a) Libérer les 4 griffes et les 5 guides pour déposer la protection intérieure d'assise de siège avant.

8. DEPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT

Cliquer ici

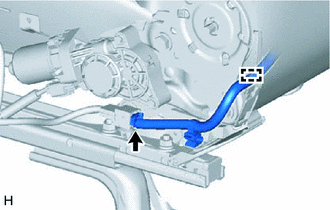

9. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Débrancher le connecteur.

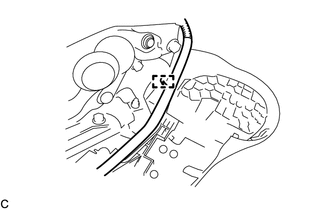

(b) Libérer l'attache.

(c) Libérer les 5 attaches.

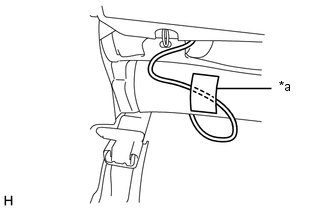

(d) Libérer le dispositif de fixation et détacher le faisceau de câbles d'ensemble d'airbag de siège avant.

*a Dispositif de fixation

(e) avec système de chauffage des sièges:

(1) Débrancher le connecteur.

(2) Libérer l'attache.

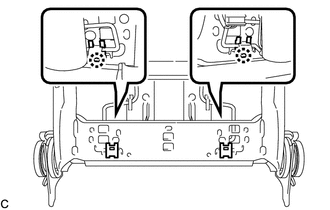

(f) Libérer les 2 crochets.

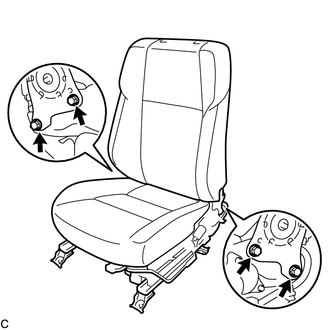

(g) Déposer les 4 boulons et détacher l'ensemble de dossier de siège avant de type séparé de l'ensemble d'assise de siège avant de type séparé.

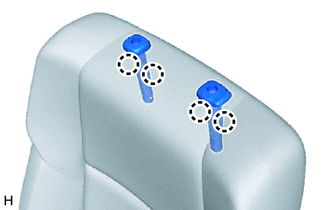

10. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT

(a) Libérer chaque griffe et déposer les 2 supports d'appuie-tête de siège avant.

11. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

(a) Déposer les 5 anneaux demi-ronds.

(b) Déposer les 3 anneaux demi-ronds.

(c) pour sièges sport:

(1) Ouvrir les 2 dispositifs de fixation.

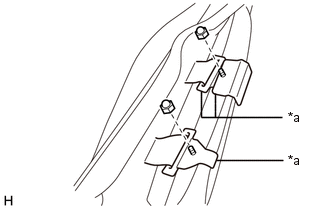

(d) Déposer les 2 écrous et libérer les 3 supports.

*a Support

(e) Déposer la housse de dossier de siège avant de type séparé avec rembourrage.

12. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

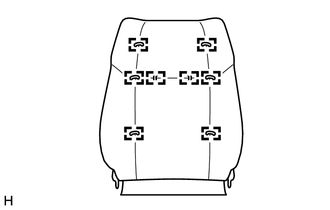

(a) Déposer les 8 anneaux demi-ronds et la housse de dossier de siège avant de type séparé du rembourrage de dossier de siège avant de type séparé.

13. DEPOSER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT (avec système de chauffage de siège)

Cliquer ici

14. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT

Cliquer ici

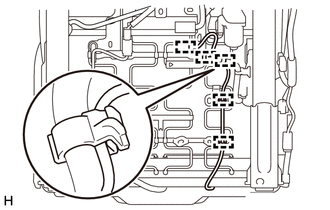

15. DEPOSER LE CABLE DE SIEGE AVANT N° 2

(a) Débrancher chaque connecteur et libérer chaque attache pour déposer le câble de siège avant n° 2.

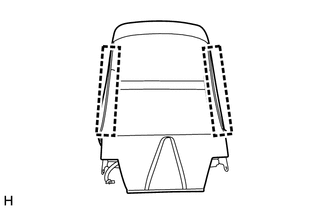

16. DEPOSER LA PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT

(a) Libérer chaque griffe pour déposer les 2 protections de bord de dossier de siège avant du sous-ensemble d'armature de dossier de siège avant.

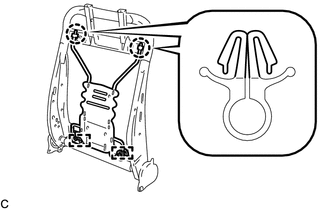

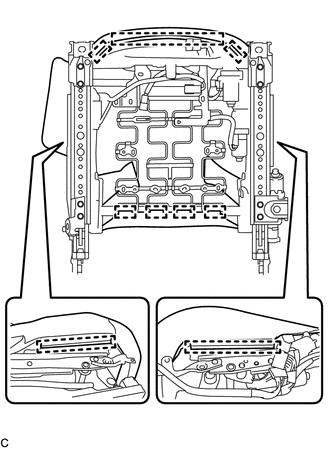

17. DEPOSER LE SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT

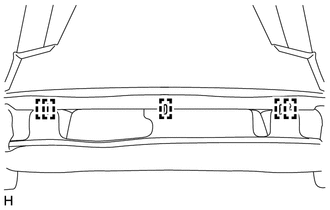

(a) Libérer les 2 griffes.

(b) Libérer les 2 guides pour déposer le sous-ensemble de ressort de dossier de siège avant du sous-ensemble d'armature de dossier de siège avant.

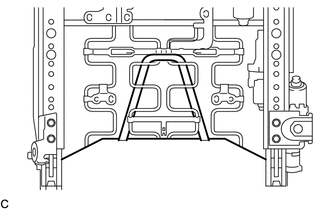

18. DEPOSER LE CROCHET DE DOSSIER DE SIEGE AVANT

(a) Déposer les 2 crochets de dossier de siège avant du sous-ensemble de ressort de dossier de siège avant.

19. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

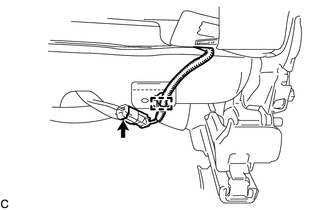

(a) avec système de chauffage des sièges: (1) Débrancher le connecteur. (2) Libérer les 4 attaches pour détacher le faisceau de câbles de chauffage d'assise de siège.

(b) Libérer les 9 crochets et déposer la housse d'assise de siège avant de type séparé avec rembourrage.

20. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

(a) Déposer les 2 anneaux demi-ronds.

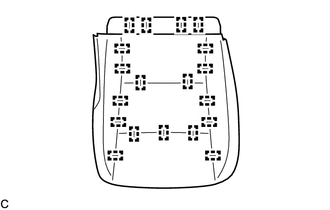

(b) Déposer les 19 anneaux demi-ronds et la housse d'assise de siège avant de type séparé du rembourrage d'assise de siège avant de type séparé.

21. DEPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT (avec système de chauffage de siège)

Cliquer ici

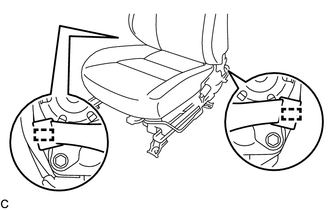

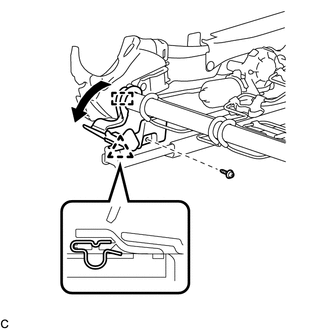

22. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

(a) Déposer la vis.

(b) Libérer le crochet, comme indiqué sur le schéma.

(c) Libérer l'agrafe pour déposer la protection inférieure d'assise de siège avant gauche.

23. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

24. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT GAUCHE

(a) Libérer les 3 griffes pour déposer la protection de bord d'assise de siège avant gauche.

25. DEPOSER LA PROTECTION DE BORD D'ASSISE DE SIEGE AVANT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

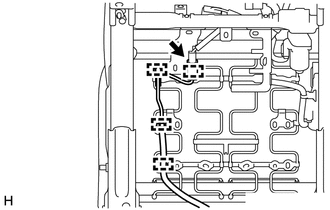

26. DEPOSER LE CABLE DE SIEGE AVANT

(a) Débrancher chaque connecteur puis libérer chaque attache pour déposer le câble de siège avant.

27. DEPOSER LE CACHE DE DISPOSITIF DE REGLAGE DE SIEGE

(a) Déposer les 2 capuchons de cache de dispositif de réglage de siège de l'ensemble de dispositif de réglage de siège avant.
