DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Veiller à relâcher la dépression du servofrein de l'ensemble de frein avant de procéder à la dépose du sous-ensemble de maître-cylindre de frein de l'ensemble de servofrein.
PROCEDURE
1. DEPOSER LA ROUE AVANT GAUCHE
2. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE MAITRE-CYLINDRE DE FREIN
Cliquer ici
4. DEPOSER LE RESSORT DE RAPPEL DE PEDALE DE FREIN
Cliquer ici
5. DESSERRER LE CONTRE-ECROU
(a) Desserrer le contre-écrou de la chape de tige de poussée de maître-cylindre de frein. |
|
6. DEPOSER L'AXE DE TIGE DE POUSSEE
Cliquer ici
7. DEBRANCHER LA DURITE RELIANT LE RACCORD AU CLAPET DE RETENUE

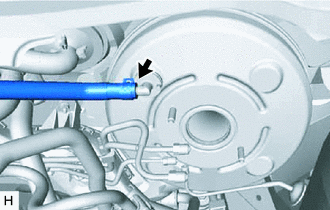

(a) Faire glisser l'agrafe et débrancher la durite reliant le raccord au clapet de retenue de l'ensemble de servofrein. |
|
8. ENLEVER LE TUYAU DE FREIN AVANT N° 5
(a) A l'aide d'une clé à écrou de raccord, débrancher le tuyau de frein avant n° 5 du flexible avant. |
|
(b) Libérer l'œillet et déposer le tuyau de frein avant n° 5.
9. DEPOSER L'ATTACHE DE TUYAU DE FREIN N° 5
(a) Détacher les 5 canalisations de frein de l'attache de tuyau de frein n° 5. |
|
(b) Libérer les 2 griffes pour détacher l'attache de tuyau de frein n° 5 du support d'attache du tuyau de frein n° 1.
(c) Déposer l'attache de tuyau de frein n° 5.
10. DEPOSER L'ENSEMBLE DE SERVOFREIN
(a) pour 2ZR-FAE:
(1) Débrancher le connecteur de l'ensemble de contacteur de rappel de dépression. |
|

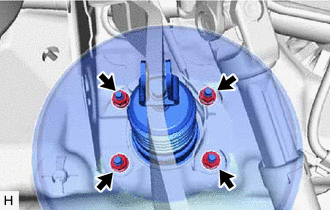

(b) Déposer les 4 écrous et pousser l'ensemble de servofrein vers le compartiment moteur. REMARQUE: Procéder avec précaution afin de ne pas endommager les canalisations de frein. |
|
(c) Déposer la chape de tige de poussée de maître-cylindre de frein et le contre-écrou de l'ensemble de servofrein.
(d) Déposer l'ensemble de servofrein de la carrosserie du véhicule.
REMARQUE:
Procéder avec précaution afin de ne pas endommager les canalisations de frein ou les canalisations de carburant.
