EMPLACEMENT DES PIECES CONSTITUTIVES

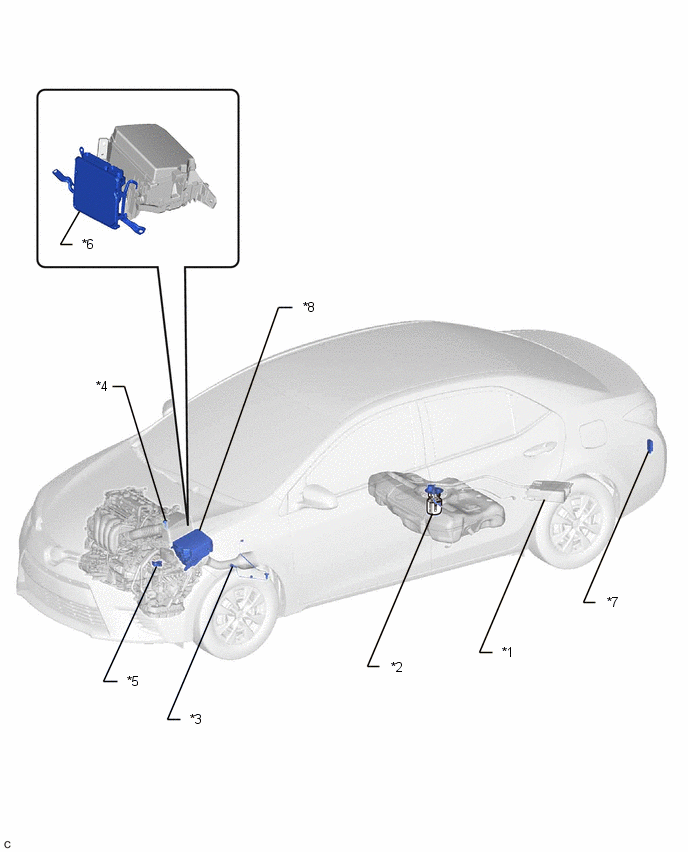

SCHEMA

*1 | MODULE DE POMPE D'ABSORBEUR DE VAPEURS DE CARBURANT |
*2 | POMPE A CARBURANT |
*3 | CAPTEUR D'OXYGENE CHAUFFE |
*4 | SOUS-ENSEMBLE DE DEBITMETRE D'AIR MASSIQUE |
*5 | ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT |
*6 | ECM |
*7 | ENSEMBLE D'ECU DE COMMANDE DE POMPE A CARBURANT |
*8 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION |

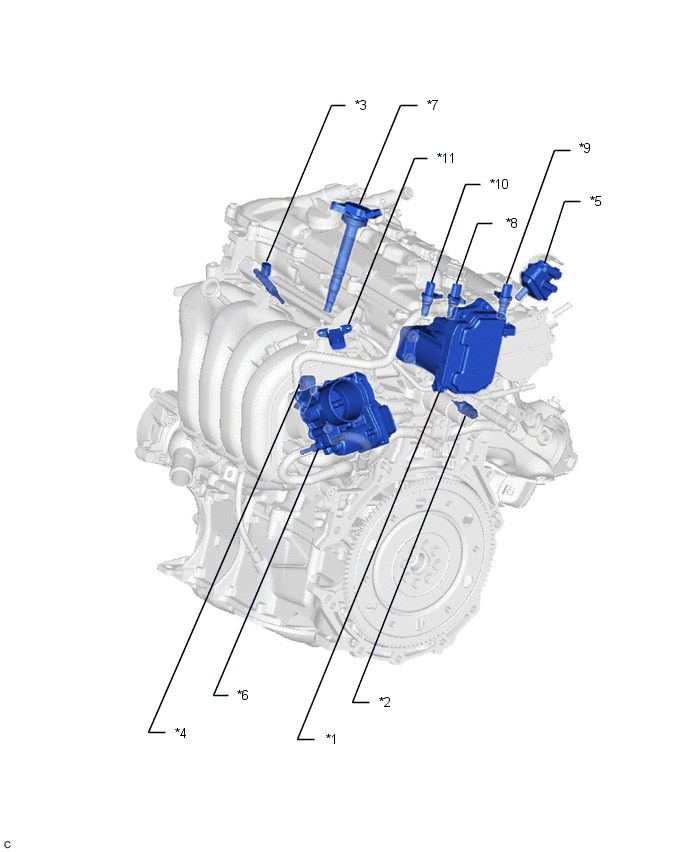

SCHEMA

*1 | ENSEMBLE DE DISPOSITIF DE COMMANDE DE HAUTEUR D'OUVERTURE DE SOUPAPE A VARIATION CONTINUE |
*2 | CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR |
*3 | ENSEMBLE D'INJECTEUR DE CARBURANT |
*4 | CAPTEUR DE CLIQUETIS |
*5 | VSV DE PURGE |
*6 | ENSEMBLE DE CORPS DE PAPILLON |
*7 | ENSEMBLE DE BOBINE D'ALLUMAGE |
*8 | CAPTEUR DE POSITION D'ARBRE A CAMES (CAPTEUR DE POSITION DE VILEBREQUIN N° 1) (pour arbre à cames d'admission) |
*9 | CAPTEUR DE POSITION D'ARBRE A CAMES (CAPTEUR DE POSITION DE VILEBREQUIN N° 1) (pour arbre à cames d'échappement) |
*10 | CAPTEUR DE L'AXE VALVEMATIC (CAPTEUR DE POSITION DE VILEBREQUIN N° 1) |
*11 | CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR |
- | - |

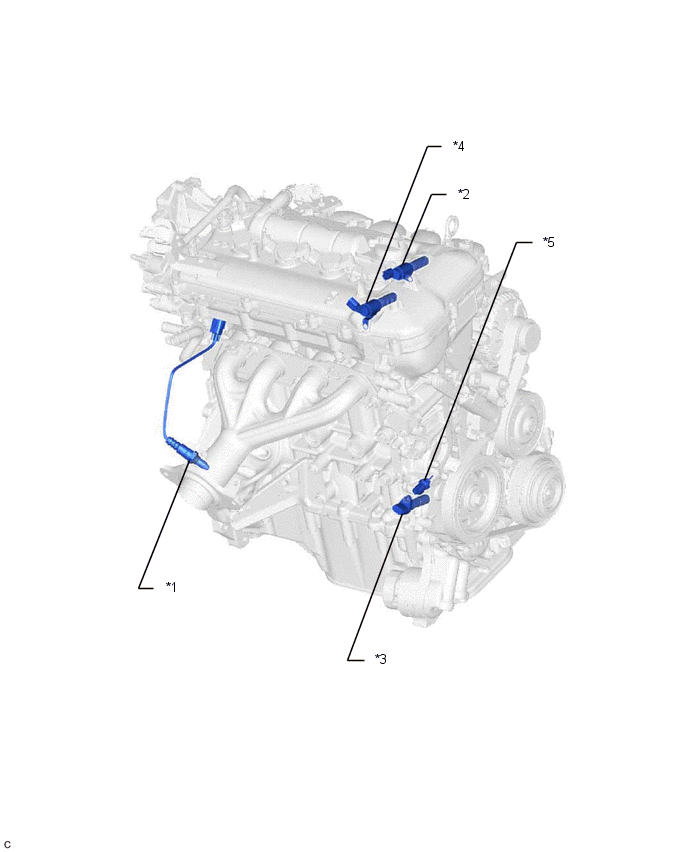

SCHEMA

*1 | CAPTEUR DE RAPPORT AIR/CARBURANT |
*2 | ENSEMBLE DE SOUPAPE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES (pour arbre à cames d'admission) |
*3 | CAPTEUR DE POSITION DE VILEBREQUIN |
*4 | ENSEMBLE DE SOUPAPE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES (pour arbre à cames d'échappement) |
*5 | CAPTEUR DE TEMPERATURE D'HUILE MOTEUR |
- | - |

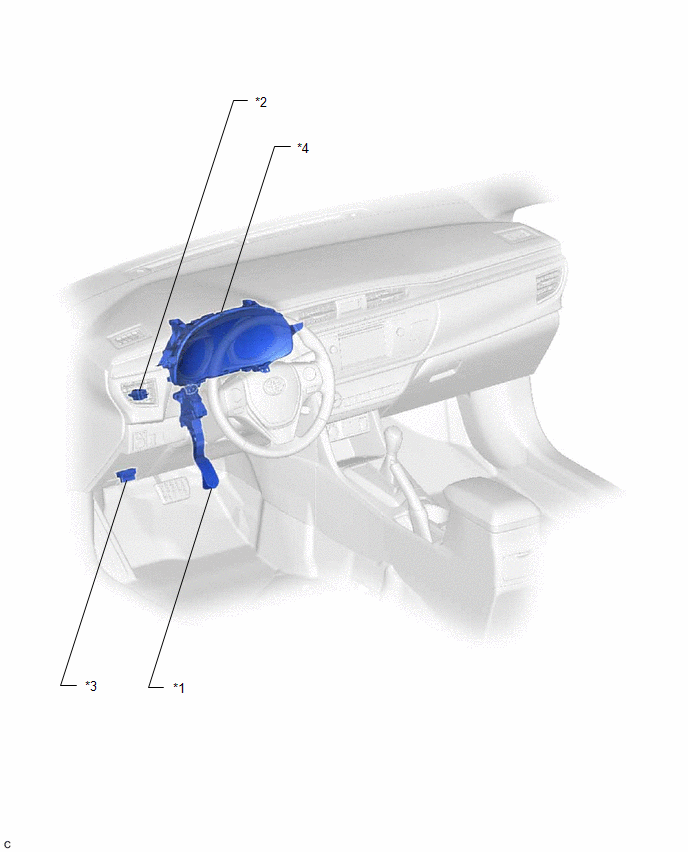

SCHEMA

*1 | ENSEMBLE DE CAPTEUR DE PEDALE D'ACCELERATEUR |
*2 | ENSEMBLE DE CONTACTEUR DES FEUX STOP |
*3 | DLC3 |
*4 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
