PROCEDURE
|
1. | VERIFIER L'ENSEMBLE DE RECEPTEUR DE RADIO |
(a) Vérifier la fonction de recherche automatique des stations radio.
(1) Vérifier la fonction de recherche automatique des stations radio en l'activant.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
La fonction de recherche automatique des stations ne s'arrête pas |
A |
| La fonction de recherche automatique des stations s'arrête sur une station |
B |
| B |
 | REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO |
|
| 2. |
VERIFIER LES ACCESSOIRES |
(a) Vérifier si des pièces constitutives en option susceptibles de perturber la réception, tels qu'un rideau pare-soleil, ont été posées.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Certains accessoires sont installés |
A |
| Certains accessoires ne sont pas installés |
B |
REMARQUE:
Ne pas déposer les accessoires sans autorisation écrite du client.
| A |
| DEPOSER LES ACCESSOIRES ET VERIFIER A NOUVEAU (CF. REMARQUE CI-DESSUS) |
|
| 3. |
VERIFIER L'ENSEMBLE DE RECEPTEUR DE RADIO |
| (a) Préparation à la vérification (1) Débrancher le connecteur de l'antenne de l'ensemble de récepteur de radio. |
|
(b) Vérifier s'il y a des parasites
(1) Mettre le contacteur d'allumage en position ACC en laissant le connecteur de l'ensemble de récepteur de radio branché.
(2) Allumer la radio et sélectionner le mode AM.

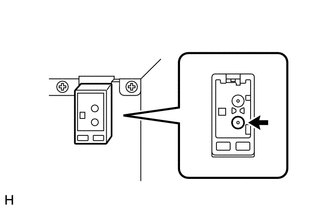

(3) A l'aide d'un tournevis, d'un fil fin ou d'un objet métallique similaire, toucher la prise d'antenne de l'ensemble de récepteur de radio et s'assurer que les haut-parleurs émettent du bruit.
OK:
Présence de parasites.
| INCORRECT | | REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO |
|
| 4. |
VERIFIER LE FIL D'ANTENNE DE VITRE |

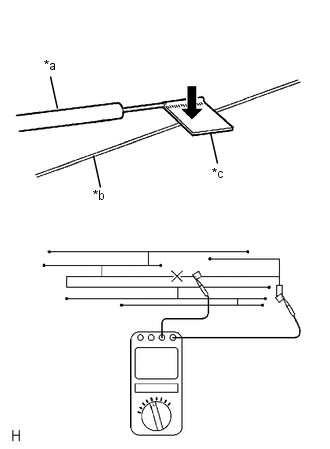

| (a) Vérifier la continuité du câble d'antenne de vitre. REMARQUE: Nettoyer la vitre en l'essuyant dans le sens du fil avec un chiffon doux et sec. Veiller à ne pas endommager le fil. Ne pas utiliser de détergents ou de produits de nettoyage pour vitres contenant des substances abrasives. Avant de mesurer la résistance, entourer l'extrémité de chaque sonde d'une feuille d'étain et la presser contre le câble avec le doigt, comme indiqué sur le schéma. CONSEIL: Vérifier la continuité au centre de chaque fil d'antenne comme indiqué sur le schéma. OK: Il y a continuité dans le câble d'antenne de vitre. |
|
| INCORRECT | | REPARER LE CABLE D'ANTENNE DE VITRE |
|
| 5. |
VERIFIER L'ENSEMBLE DE RECEPTEUR DE RADIO |

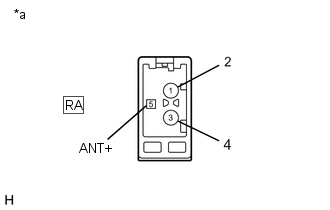

(a) Débrancher le connecteur RA de l'ensemble de récepteur de radio.
| (b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
| INCORRECT | | REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO |
|
| 6. |
REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE |
(a) Remplacer le sous-ensemble de câble d'antenne et vérifier si les émissions radio sont captées normalement.
Cliquer ici
OK:
Les émissions radio sont correctement captées.
| OK | | FONCTIONNEMENT NORMAL |
|
| 7. |
REMPLACER L'ENSEMBLE D'ANTENNE D'AMPLIFICATEUR |
(a) Remplacer l'ensemble d'antenne d'amplificateur et vérifier si les émissions radio sont captées normalement.
Cliquer ici
OK:
Les émissions radio sont correctement captées.
| OK | | FONCTIONNEMENT NORMAL |
| INCORRECT | | REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO |
