DESCRIPTION
Se reporter au DTC P0102.
Cliquer ici
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | MIL |
Mémoire |
---|---|---|---|---|---|
P0101 |
Problème de performance / plage de fonctionnement du circuit de débit d'air massique |
Toutes les conditions suivantes persistent pendant 10 secondes (logique de détection à 2 cycle(s)): (a) Le moteur tourne. (b) La température du liquide de refroidissement du moteur est de 70°C (158°F) minimum (c) La tension du capteur de position de papillon est de 0,2 V minimum, et de moins de 2 V. (d) Le taux moyen de charge du moteur est inférieur à 0,85 ou supérieur à 1,25 (en fonction de l'estimation de la charge du moteur). Le taux moyen de charge du moteur = charge moyenne du moteur en fonction de la tension de sortie du sous-ensemble de débitmètre d'air massique / charge moyenne du moteur en fonction des conditions de conduite (e) Le rapport moyen air/carburant est inférieur à -20 % ou supérieur à 20 % |
|
S'active | DTC enregistré |
DESCRIPTION DU CONTROLE
Le sous-ensemble de débitmètre d'air massique est un capteur qui mesure la quantité d'air qui passe par le papillon. L'ECM utilise cette information pour déterminer le temps d'injection de carburant et obtenir un rapport air/carburant approprié. L'intérieur du sous-ensemble de débitmètre d'air massique est équipé d'un fil chauffant en platine exposé au flux d'air d'admission. En appliquant un courant électrique spécifique à ce fil, l'ECM amène celui-ci à une température donnée. Le flux d'air d'admission refroidit à la fois le fil et une thermistance intégrée, modifiant ainsi leur résistance. Pour maintenir une valeur de courant constante, l'ECM fait varier la tension appliquée au sous-ensemble de débitmètre d'air massique. La tension est proportionnelle au débit d'air passant par le capteur et l'ECM l'utilise pour calculer le volume d'air d'admission.
L'ECM surveille le taux moyen de charge du moteur pour rechercher des dysfonctionnements éventuels du sous-ensemble de débitmètre d'air massique. Le taux moyen de charge du moteur est obtenu en comparant la charge moyenne du moteur, calculée à partir de la tension de sortie du sous-ensemble de débitmètre d'air massique, à la charge moyenne du moteur estimée en fonction des conditions de conduite, telles que le régime moteur et l'angle d'ouverture de papillon. Si le taux moyen de charge du moteur est inférieur au seuil donné, l'ECM considère que le volume d'air d'admission est faible et si le taux moyen de charge du moteur est supérieur au seuil donné, l'ECM considère que le volume d'air d'admission est important.
En cas de détection de ces données au cours de 2 cycles de conduite consécutifs, le MIL s'allume et un DTC est enregistré.
PROCEDURE DE CONTROLE
DTC correspondants | P0101: Rationalité du débitmètre d'air massique |
Capteurs/Pièces constitutives (principaux) requis |
Sous-ensemble de débitmètre d'air massique |
Capteurs/Pièces constitutives (correspondants) requis |
Capteur de position de vilebrequin Capteur de position d'arbre à cames (capteur de position de vilebrequin n° 1) Capteur de température du liquide de refroidissement du moteur Capteur de position de papillon |
Fréquence de fonctionnement | En permanence |
Durée | 10 fois |
Fonctionnement MIL | 2 cycle(s) de conduite |
Séquence de fonctionnement | Néant |
CONDITIONS TYPIQUES D'ACTIVATION
Le contrôle se fait en cas d'absence d'enregistrement des DTC suivants |
Néant |
Toutes les conditions suivantes sont remplies |
- |
Tension de la position du papillon |
0,2 V ou plus et moins de 2 V |
Temps écoulé après le démarrage du moteur |
5 secondes minimum |
Tension de la batterie |
10,5 V minimum |
Température du liquide de refroidissement du moteur |
70°C (158°F) minimum |
Charge estimée |
30 % ou plus et moins de 70 % |
Dysfonctionnement du circuit du débitmètre d'air massique (P0102, P0103) |
Aucune détection |
Dysfonctionnement du circuit du capteur de température d'air d'admission (P0112, P0113) |
Aucune détection |
Dysfonctionnement du circuit du capteur de température du liquide de refroidissement du moteur (P0115, P0117, P0118) |
Aucune détection |
Dysfonctionnement du circuit du capteur de position de vilebrequin (P0335) |
Aucune détection |
Dysfonctionnement du circuit du capteur de position du papillon (P0120, P0121, P0122, P0123, P0220, P0222, P0223, P2135) |
Aucune détection |
Dysfonctionnement du circuit du capteur de pression d'absorbeur de vapeurs de carburant (P0452, P0453) |
Aucune détection |
Dysfonctionnement de la pompe de détection de fuite (P2401, P2402) |
Aucune détection |
Dysfonctionnement de la soupape de ventilation de système d'évaporation (P2419, P2420) |
Aucune détection |
SEUILS DE DYSFONCTIONNEMENT TYPIQUES
Les deux conditions suivantes sont remplies |
- |
Taux moyen de charge du moteur |
En dessous de 0,85 ou au-dessus de 1,25 (en fonction de l'estimation de la charge du moteur) |
Rapport air/carburant moyen | En dessous de -20 % ou au-dessus de 20 % |
PERIODE TEST DE CONFIRMATION

- Brancher le Techstream sur le DLC3.
- Mettre le contacteur d'allumage en position ON.
- Allumer le Techstream.
- Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
- Mettre le contacteur d'allumage en position OFF et attendre 30 secondes minimum.
- Mettre le contacteur d'allumage en position ON et allumer le Techstream.

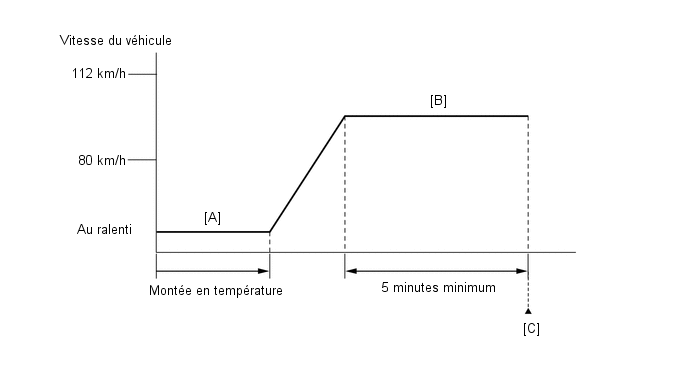

- Faire démarrer le moteur et le faire monter en température jusqu'à ce que la température du liquide de refroidissement du moteur atteigne 70°C (158°F) minimum [A].
- Conduire le véhicule à 80 km/h (50 mi/h) à 112 km/h (70 mi/h) pendant 5 minutes minimum [B].
ATTENTION:
Lors de la période test de confirmation, respectez toutes les limitations de vitesse et le code de la route.
CONSEIL:
Conduire tout en maintenant la charge du moteur aussi constante que possible.
- Sélectionner les menus suivants: Powertrain / Engine and ECT / Trouble Codes [C].
- Relever les DTC en attente.
CONSEIL:
- Si un DTC en attente est émis, le système présente un dysfonctionnement.
- Si aucun DTC en attente n'est émis, effectuer la procédure suivante.
- Sélectionner les menus suivants: Powertrain / Engine and ECT / Utility / All Readiness.
- Introduire le DTC: P0101.
- Vérifier le résultat de l'estimation de DTC.
Affichage du Techstream
Description
NORMAL
- Estimation de DTC terminée
- Système normal
ABNORMAL
- Estimation de DTC terminée
- Système anormal
INCOMPLETE
- Estimation de DTC non terminée
- Effectuer la période test après avoir confirmé les conditions d'activation de DTC
N/A
- Impossibilité d'effectuer l'estimation de DTC
- Le nombre de DTC qui ne satisfont pas aux conditions préalables de DTC a atteint la limite de mémoire de l'ECU
CONSEIL:
- Si le résultat de l'estimation révèle NORMAL, le système est normal.
- Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
- Si le résultat de l'estimation est INCOMPLETE ou N/A, exécuter à nouveau les étapes [B] et [C].
- Si aucun DTC en attente n'est émis, effectuer une conduite cyclique universelle et rechercher des DTC permanents.
Cliquer ici
CONSEIL:
- Si un DTC permanent est émis, le système présente un dysfonctionnement
- Si aucun DTC permanent n'est émis, le système est normal.
SCHEMA DE CABLAGE
Se reporter au DTC P0102.
Cliquer ici
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Relever les données d'arrêt sur image à l'aide du Techstream. L'ECM enregistre les informations relatives aux conditions de conduite et au véhicule sous forme de données d'arrêt sur image au moment où un DTC est enregistré. Lors de la recherche de pannes, les données d'arrêt sur image peuvent permettre de déterminer si le véhicule roulait ou non, si le moteur était ou non monté en température, si le rapport air/carburant était pauvre ou riche et elles peuvent permettre de déterminer diverses autres données au moment de l'apparition du dysfonctionnement.
PROCEDURE
1. |
VERIFIER SI D'AUTRES DTC SONT EMIS (EN PLUS DU DTCS P0101) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Powertrain / Engine and ECT / Trouble Codes.
(e) Relever les DTC.
Powertrain > Engine and ECT > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Le DTC P0101 est émis |
A |
Le DTC P0101 et d'autres DTC sont émis |
B |
CONSEIL:
Si des DTC autres que P0101 sont émis, commencer par la recherche de pannes pour ces autres DTC.
B |
![]() | PASSER AU TABLEAU DES DTC |
|
2. |
VERIFIER LE SYSTEME D'ADMISSION |
(a) Rechercher d'éventuelles pertes de dépression dans le système d'admission.
Cliquer ici
OK:
Le système d'admission ne connaît pas de fuites.
CONSEIL:
Effectuer la procédure "Vérification après réparation" à l'issue de la réparation ou du remplacement du système d'admission.
Cliquer ici
INCORRECT | ![]() | REPARER OU REMPLACER LE SYSTEME D'ADMISSION |
|
3. |
VERIFIER LES BRANCHEMENTS DE LA DURITE PCV |
(a) Vérifier les branchements de la durite PCV.
Cliquer ici
OK:
La soupape et la durite PCV sont correctement branchées et ne sont pas endommagées.
INCORRECT | ![]() | REPARER OU REMPLACER LA DURITE PCV |
|
4. |
REMPLACER LE SOUS-ENSEMBLE DE DEBITMETRE D'AIR MASSIQUE |
(a) Remplacer le sous-ensemble de débitmètre d'air massique.
Cliquer ici
CONSEIL:
Effectuer la procédure "Vérification après réparation" après avoir remplacé le sous-ensemble de débitmètre d'air massique.
Cliquer ici
|
5. |
S'ASSURER QUE LE DYSFONCTIONNEMENT A ETE CORRECTEMENT REPARE |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Supprimer les DTC.
Cliquer ici
(e) Mettre le contacteur d'allumage en position OFF et attendre 30 secondes minimum.
(f) Mettre le contacteur d'allumage en position ON.
(g) Allumer le Techstream.
(h) Faire démarrer le moteur et le faire monter en température.
(i) Conduire le véhicule dans les conditions de la période test décrites dans la Période test de confirmation.
(j) Sélectionner les menus suivants: Powertrain / Engine and ECT / Utility / All Readiness.
Powertrain > Engine and ECT > Utility
Affichage du tester |
---|
All Readiness |
(k) Introduire le DTC: P0101.
(l) Vérifier le résultat de l'estimation de DTC.
Résultat:
Affichage du Techstream | Description |
---|---|
NORMAL |
|
ABNORMAL |
|
INCOMPLETE |
|
N/A |
|
SUIVANT | ![]() | FIN |
