REMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Utiliser de la graisse résistant à de hautes températures pour lubrifier les roulements, les pignons et les ressorts de rappel lors du remontage de l'ensemble de démarreur.
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE ROULEMENT CENTRAL DE ROCHET DE DEMARREUR
(a) Appliquer de la graisse pour hautes températures sur la goupille de fixation de levier de commande comme indiqué sur le schéma.

![]() |
Graisse pour hautes températures |
(b) Reposer la goupille de fixation de levier de commande sur le sous-ensemble de roulement central de rochet de démarreur. |
|
(c) Reposer le sous-ensemble de roulement central de rochet de démarreur avec la goupille de fixation de levier de commande sur l'ensemble de boîtier d'entraînement de démarreur.
2. REPOSER LE TRAIN PLANETAIRE
(a) Appliquer de la graisse pour hautes températures sur les trains planétaires et les goupilles d'axe de planétaire.

![]() |
Graisse pour hautes températures |
(b) Reposer les 3 trains planétaires.
3. REPOSER L'ENSEMBLE D'INDUIT DE DEMARREUR
(a) Maintenir l'ensemble du flasque de démarreur côté collecteur dans un étau entre des plaques d'aluminium.
REMARQUE:
Ne pas serrer l'étau excessivement.
(b) Appliquer de la graisse pour hautes températures sur la rondelle et le roulement, comme indiqué sur le schéma.

![]() |
Graisse pour hautes températures |

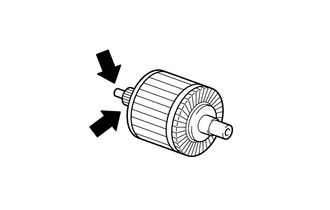

(c) Appliquer de la graisse pour hautes températures sur l'arbre d'induit.

![]() |
Graisse pour hautes températures |
(d) Reposer l'ensemble d'induit de démarreur sur l'ensemble de flasque de démarreur côté collecteur.
(e) A l'aide d'une pince pour anneau élastique, poser la rondelle et un anneau élastique neuf. REMARQUE:
|
|
(f) A l'aide d'un pied à coulisse à vernier, mesurer la longueur de l'ouverture de l'anneau élastique. Longueur maximum: 5,0 mm (0,197 po) Si la longueur est supérieure à la valeur maximum, remplacer l'anneau élastique par un élément neuf. |
|
4. REPOSER LE COUVERCLE DE FLASQUE DE DEMARREUR COTE COLLECTEUR
(a) Reposer le couvercle de flasque de démarreur côté collecteur sur l'ensemble de flasque de démarreur côté collecteur. |
|
5. REPOSER LA PLAQUE D'INDUIT DE DEMARREUR
(a) Introduire la plaque d'induit de démarreur dans l'ensemble de carcasse de démarreur. |
|
(b) Aligner la rainure de clavette de la plaque d'induit de démarreur sur la clavette à l'intérieur de l'ensemble de carcasse de démarreur puis reposer la plaque d'induit de démarreur.
6. REPOSER L'ENSEMBLE DE CARCASSE DE DEMARREUR
(a) Aligner le caoutchouc de l'ensemble de flasque de démarreur côté collecteur avec la découpe de l'ensemble de carcasse de démarreur. |
|
(b) Reposer l'ensemble de flasque de démarreur côté collecteur sur l'ensemble de carcasse de démarreur.
REMARQUE:
L'aimant de l'ensemble de la carcasse de démarreur peut attirer l'ensemble d'induit de démarreur lorsque l'ensemble de flasque de démarreur côté collecteur est reposé, ce qui provoque la cassure de l'aimant.
7. REPOSER L'ENSEMBLE DE FLASQUE DE DEMARREUR COTE COLLECTEUR
(a) Aligner la saillie de l'ensemble de la carcasse de démarreur sur la découpe de l'ensemble de boîtier d'entraînement de démarreur. |
|
(b) Reposer l'ensemble de carcasse de démarreur à l'aide des 2 boulons d'assemblage.
Torque:
6,0 N·m {61 kgf·cm, 53 in·lbf}
8. REPOSER LE KIT D'ENTRETIEN ET DE REPARATION DE DEMARREUR
(a) Enduire le piston plongeur et le ressort de rappel pour hautes températures.

*a | Crochet |
![]() |
Graisse pour hautes températures |

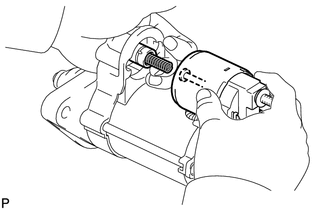

(b) Suspendre le crochet du piston plongeur sur la goupille de fixation du levier de commande. |
|
(c) Poser le piston plongeur et le ressort de rappel.
(d) Poser le contacteur magnétique à l'aide des 2 vis.
Torque:
7,5 N·m {76 kgf·cm, 66 in·lbf}
(e) Brancher le fil conducteur sur le contacteur magnétique avec l'écrou.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
