REPOSE
PROCEDURE
1. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

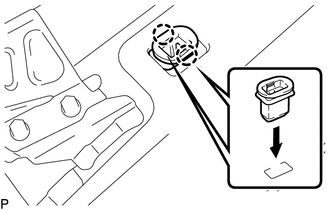

(a) Engager les 2 griffes pour reposer le crochet de verrouillage d'assise de siège arrière, comme indiqué sur le schéma. REMARQUE: Si le crochet de verrouillage d'assise de siège arrière est détérioré ou endommagé, le remplacer par un élément neuf. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. |
|
2. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE
(a) Placer l'ensemble d'assise de siège arrière gauche dans l'habitacle.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.

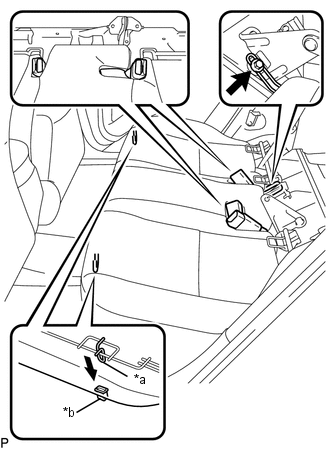

(b) Faire passer les 2 sangles intérieures de ceinture de sécurité arrière par la fente de l'ensemble d'assise de siège arrière, comme indiqué sur le schéma. |
|
(c) Engager les 2 crochets de verrouillage d'assise de siège arrière sur les crochets de verrouillage d'assise de siège arrière, comme indiqué sur le schéma.
(d) Reposer l'ensemble d'assise de siège avant à l'aide du boulon.
Torque:
7,8 N·m {80 kgf·cm, 69 in·lbf}
(e) S'assurer que l'ensemble d'assise de siège arrière est correctement posée.
3. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE
(a) Placer l'ensemble de dossier de siège arrière gauche dans l'habitacle.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.
(b) Engager les 2 guides.
(c) Reposer l'ensemble de dossier de siège arrière gauche avec les 2 boulons.
Torque:
18 N·m {184 kgf·cm, 13 ft·lbf}
(d) Reposer les 2 agrafes.
4. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT
(a) Placer l'ensemble de dossier de siège arrière droit dans l'habitacle.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.
(b) Engager les 2 guides.
(c) Reposer l'ensemble de dossier de siège arrière droit avec les 2 boulons.
Torque:
18 N·m {184 kgf·cm, 13 ft·lbf}
(d) Reposer les 2 agrafes.
5. REPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE CENTRAL
6. REPOSER LE CACHE DE ROUE DE SECOURS
(a) Reposer le cache de roue de secours.
Remontage
