DESCRIPTION
Si la fonction de fermeture et d'ouverture manuelle fonctionne normalement mais que la fonction de fermeture et d'ouverture automatique ne fonctionne pas, alors il se peut que le mode de sécurité soit activé.
Si l'initialisation de la vitre électrique n'a pas été effectuée, la fonction d'ouverture et de fermeture automatique ne fonctionnera pas.
Cliquer ici

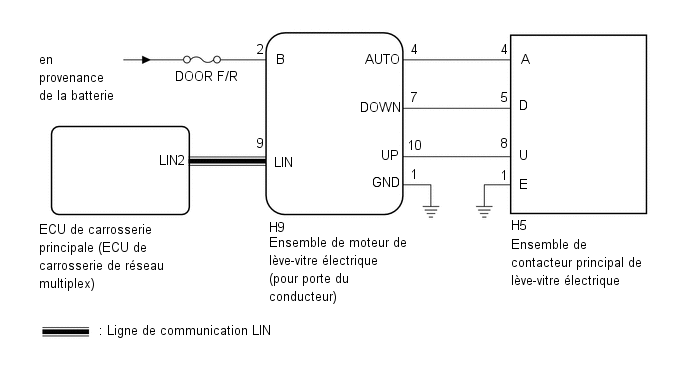

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
- Le système de commande de lève-vitre électrique utilise le système de
communication LIN. Vérifier la fonction de communication en suivant la
procédure décrite à la section COMMENT UTILISER LA RECHERCHE DE PANNES.
Procéder à la recherche de pannes du système de commande de lève-vitre
électrique après s'être assuré que le système de communication
fonctionne correctement.
Cliquer ici
- Si l'ensemble de moteur de lève-vitre électrique (pour côté conducteur)
a été remplacé par un élément neuf, initialiser le système de commande
de vitre électrique.
Cliquer ici
- Lorsque l'ECU détermine que l'ensemble de moteur de lève-vitre électrique (pour porte du conducteur) présente un dysfonctionnement, le DTC B2311 est enregistré.
CONSEIL:
Si le capteur d'impulsion intégré à l'ensemble de moteur de lève-vitre électrique (pour côté conducteur) présente un dysfonctionnement, le système de commande de vitre électrique passe en mode de sécurité. La fonction de fermeture et d'ouverture automatique ne peut pas être activée en mode de sécurité. Cependant, il est possible de fermer la vitre électrique en maintenant l'ensemble de contacteur principal de lève-vitre électrique en position de fermeture automatique, et d'ouvrir manuellement en enfonçant l'ensemble de contacteur principal de lève-vitre électrique.
PROCEDURE
1. | RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (D-DOOR MOTOR) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / D-Door Motor / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > D-Door Motor > Data List
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
---|---|---|---|---|
D Door P/W Auto SW |
Signal de contacteur automatique de vitre électrique de porte du conducteur |
OFF ou ON | OFF: Le contacteur automatique de vitre électrique de porte du conducteur n'est pas actionné ON: Le contacteur automatique de vitre électrique de porte du conducteur est actionné |
- |
Affichage du tester |
---|
D Door P/W Auto SW |
OK:
Sur l'écran du Techstream, ON ou OFF s'affiche en conséquence.
INCORRECT | ![]() | PASSER AU POINT 4 |
|
2. | PROCEDER A L'INITIALISATION (POUR PORTE DU CONDUCTEUR) |
(a) Initialiser l'ensemble de moteur de lève-vitre électrique (pour porte du conducteur).
Cliquer ici
|
3. | VERIFIER LE SYSTEME DE COMMANDE DE VITRE ELECTRIQUE (FONCTION D'OUVERTURE/FERMETURE AUTOMATIQUE) |
(a) S'assurer que la vitre électrique de porte du conducteur se déplace lorsque la fonction de fermeture et d'ouverture automatique de l'ensemble de contacteur principal de lève-vitre électrique est actionnée.
Cliquer ici
OK:
La fonction de fermeture et d'ouverture automatique de la porte du conducteur est normale.
OK | ![]() | FIN (PROBLEME DU A L'ECHEC DE L'INITIALISATION) |
INCORRECT | ![]() | REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE DU CONDUCTEUR) |
4. | VERIFIER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE |
(a) Déposer l'ensemble de contacteur principal de lève-vitre électrique.
Cliquer ici
(b) Vérifier l'ensemble de contacteur principal de lève-vitre électrique.
Cliquer ici
INCORRECT | ![]() | REMPLACER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE |
|
5. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE - ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE DU CONDUCTEUR)) |
(a) Débrancher le connecteur H9 de l'ensemble de moteur de lève-vitre électrique (pour porte du conducteur).
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
H5-4 (A) - H9-4 (AUTO) |
En permanence | En dessous de 1 Ω |
H5-4 (A) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
H9-4 (AUTO) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
OK | ![]() | REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE DU CONDUCTEUR) |
INCORRECT | ![]() | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
