REMONTAGE
PROCEDURE
1. REPOSER LA PLAQUE DE VERROUILLAGE D'ELECTROVANNE N° 3
(a) Enduire les électrovannes de changement de vitesse SLT et ST d'ATF. |
|
(b) Reposer l'électrovanne de changement de vitesse SLT et la plaque de verrouillage d'électrovanne n° 1 sur l'ensemble de bloc hydraulique de boîte de vitesses.
(c) Reposer l'électrovanne de changement de vitesse ST et la plaque de verrouillage d'électrovanne n° 3 sur l'ensemble de bloc hydraulique de boîte de vitesses à l'aide des 2 boulons.
Torque:
10,8 N·m {110 kgf·cm, 8 ft·lbf}
2. REPOSER L'ELECTROVANNE DE CHANGEMENT DE VITESSE SLU
(a) Enduire d'ATF l'électrovanne de changement de vitesse SLU. |
|
(b) Reposer l'électrovanne de changement de vitesse SLU et la plaque de verrouillage d'électrovanne n° 2 sur l'ensemble de bloc hydraulique de boîte de vitesses à l'aide du boulon.
Torque:
10,8 N·m {110 kgf·cm, 8 ft·lbf}

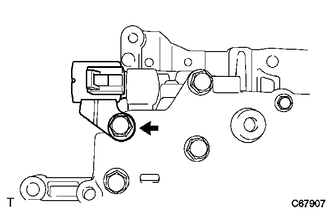

3. REPOSER L'ELECTROVANNE DE CHANGEMENT DE VITESSE S2
(a) Enduire d'ATF l'électrovanne de changement de vitesse S2. |
|
(b) Reposer l'électrovanne de changement de vitesse S2 sur l'ensemble de bloc hydraulique de boîte de vitesses avec le boulon.
Torque:
10,8 N·m {110 kgf·cm, 8 ft·lbf}
4. REPOSER L'ELECTROVANNE DE CHANGEMENT DE VITESSE S1
(a) Enduire d'ATF l'électrovanne de changement de vitesse S1. |
|
(b) Reposer l'électrovanne de changement de vitesse S1 sur l'ensemble de bloc hydraulique de boîte de vitesses avec le boulon.
Torque:
10,8 N·m {110 kgf·cm, 8 ft·lbf}
